TestCytotoxicity

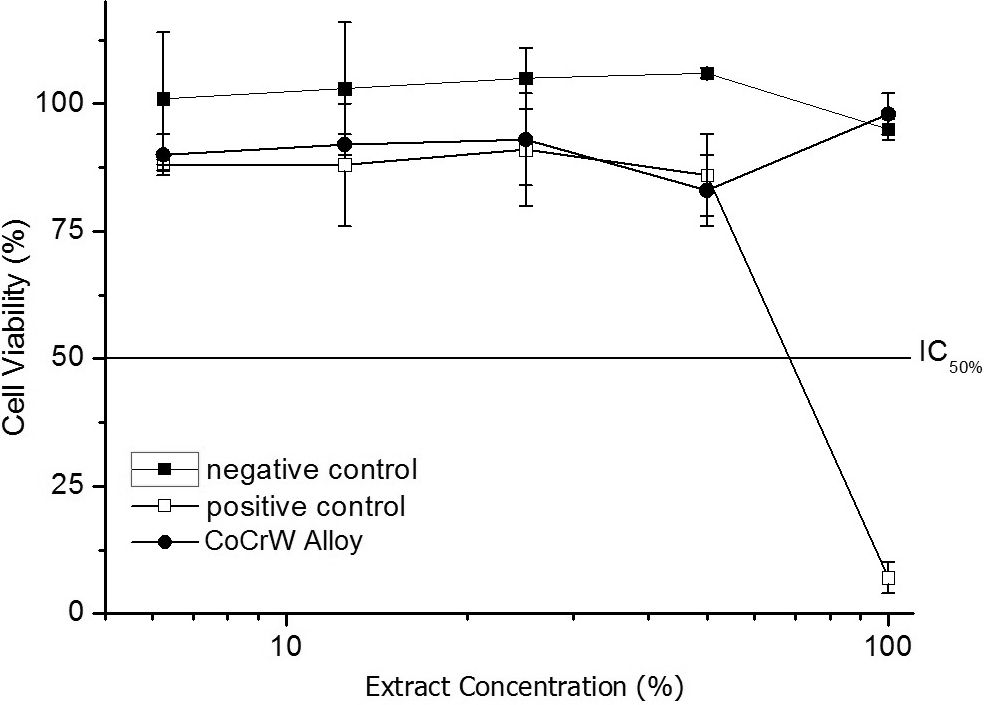

Cytotoxicity test was made และ  results  in Figure4;  cytotoxicity evaluation was performed เมื่อ neutral red การดูดซึม assay. Positive และ negative controls were ใช้งาน confirm ประสิทธิภาพเพียงพอของการทดสอบprocedureและ \\ มิได้/  evaluate  results \\ นอฟ CoCrW alloy AS well AS control ไวเซลล์ประสิทธิภาพในการสกัดและพารามิเตอร์การทดสอบอื่น ๆ กลุ่มตัวอย่างที่นำเสนอเซลล์มีชีวิตดังกล่าวข้างต้น IC50() สายถือว่าปลอดสารพิษและunderIC50() สายIS toxic.

Discussion

 1A shows that  ecorr in saline solution IS morepositive, แนะนำการสร้างภาพยนตร์เรื่องนี้เรื่อย ๆ ดีกว่าเมื่อcompared  artificial saliva medium.  CoCrW alloy (รูป. 1A) มีค่าเล็ก ๆ ของความหนาแน่นกระแส (1 ถึง10μAซม./2) สำหรับขนาดใหญ่วิเคราะห์ช่วงที่อาจเกิดขึ้นแสดงให้เห็นgoodcharacteristics\\ นอฟ  passive film formed in both media.  CoCrWalloy presents lower passivating current densities in NaCl medium SU ggesting more passivating film สำหรับ \\ คลอไรด์nsodium กว่าในน้ำลายเทียม chronoamperometric โค้ง (มะเดื่อ. 1B และ 1C) showed constant current \\ ค่าndensity แม้ที่ศักยภาพสูงแสดงให้เห็นตัวตนของบ่อ corrosion.  results have shown that CoCrW alloypresents ทั่วไปเพียงการกัดกร่อนที่ 0.9 V ที่มีค่าความหนาแน่นสูงในปัจจุบันทั้งใน media.

   characteristics \\ นอฟ  passive film were investigated โดย EIS ที่ Ecorr และ 0.25 VSCEผลลัพธ์ที่ได้จะ presented ในรูปที่ 2A และ 2B เฟสไดอะแกรมเป็นลางบอกเหตุเป็นปกติของระบบเรื่อย ๆ ที่มีค่าสูงของทั้งสองส่วนจริงและจินตภาพของความต้านทานที่มีความถี่ต่ำ\\ นิน Bode diagrams  values ​​\\ นอฟ Z were about 10 5 Ωcm²และมากขึ้นมุมกว่า75ºแสดงhigh \\ ลักษณะn resistive และ capacitive ของรูปแบบ/filmเฟสไดอะแกรมBode ชี้ให้กลไกเดียวกันใน artificialsaliva และ sodium chloride. Figure 2C also shows fittingof ผลการทดลอง according simulated equivalent circuits. Good agreement between  \\ ผลnexperimental และเทียบเท่า circuits proposed IS observed \\ ไม่ใช่  entire range \\ นอฟ studied frequencies suggesting qualitatively  same mechanism in both media.ภาพยนตร์ ที่เกิดขึ้นในกลางโซเดียมคลอไรด์ (รูป. 2B)เข้า \\ คุณภาพnbetter กว่าที่เกิดขึ้นในน้ำลายเทียม (รูป.2A).   Figure 4. CoCrW อัลลอยด์โค้งมีศักยภาพใน cytotoxic ทดสอบ ity โดยเป็นกลางวิธีการดูดซึมสีแดง.

องค์ประกอบของฟิล์มเป็น

analyzed

เมื่อ

XPs AT e corr.  amount\\ นอฟ chromium และ cobalt in  passive film formed in sodium chloride IS greater than in artificial saliva.  protective film IS formed เมื่อ chromium oxide in both media (20). These results were also obtained เมื่อ Hodgson \\ สุทธิ AL. (21). \\ นิน CoCrbased alloys มีเพียง AT- high potential will BE found another State \\ นอฟ chromium oxidation such AS Cr (VI) (21,22)..  chemical shift between CO2 และ CO 3+IS very small+ (2224) indicating  difficulty- ใน characterize  oxidation State\\ ไม่ใช่  metallic การ.  low amount \\ นอฟ cobalt in  film suggests that  diffuses into  solution และ  does ไม่ significantly contribute ในเฟสออกไซด์. \\ นิน  study

tested alloy did ไม่ present toxic effects even เสื้อ 100 ลาก concentration. วัตถุทั้งหมด  viability curves  above  cytotoxicity Index Line which means that  CoCrW อัลลอยพบว่าไม่มีผลกระทบต่อความเป็นพิษใน  assay. \\ นิน  study

CoCrW alloy presented good behavior กับ  formation \\ นอฟ  uniform passive film rich in chromium (III) oxide และ a lower amount\\ นอฟ cobalt oxides.  film formed in 0.15 mol.L \\ 1nNaCl IS more capacitive และทานมากกว่าหนึ่งที่เกิดขึ้นin-artificial saliva.  chemical  complexity \\ นอฟ  artificial saliva อาจเป็นเพราะ contributes ความไม่แน่นอนมากขึ้นของการแฝง film. SEM และ eds แสดง that  CoCrW alloy presents niobium carbide และ silicon และ manganese oxides AS nonmetallic inclusions. Cytotoxicity tests validated - noncytotoxic effect ของโลหะผสมให้เป็นไปตามวิธีการที่ใช้. ผลการศึกษานี้ชี้ให้เห็นว่าโลหะผสม CoCrW จากจุดไฟฟ้าและความเป็นพิษของมุมมองอาจจะใช้เป็น วัสดุที่จะนำมาใช้ในเทียมในรากฟันเทียม.
