เชื่อกันอย่างกว้างขวางว่ามีความต้องการความสัมพันธ์ที่ดีขึ้นระหว่างการหล่อและโครงสร้างจุลภาคของni-superalloys
, โครงสร้างจุลภาคและคุณสมบัติของการหล่อการลงทุนได้รับอิทธิพลจากพารามิเตอร์ต่อไปนี้: 1
superheat ของโลหะเหลว 2
โปร่งใสอุณหภูมิ
แม่พิมพ์อุณหภูมิ --
metalmold equilibrium (MME) อุณหภูมิ
time นำไปถึงจุด mme
cooling อัตราระหว่างการแข็งตัว
การค้นพบหลักของผลกระทบของตัวแปรการประมวลผลการคัดเลือกในรูปแบบจุลภาคอาจเป็น
ccluded ใน
:
--/grain ขนาด
AS คุณสมบัติการหล่อทั้งหมดได้รับอิทธิพลจากขนาดเกรนการเลือกตัวแปรการประมวลผลที่เหมาะสม
based เกี่ยวกับการพิจารณาเหล่านี้ดูเหมือนว่าจะจำเป็น&#
fornibase superalloys ใน100 ขนาดเกรนแสดงให้เห็นถึงอุณหภูมิการเทและ \\ หรือแม่พิมพ์ temperature ด้วยผลกระทบของอุณหภูมิเทที่เด่นชัดมากขึ้น ธัญพืช Coarser ได้รับการเลื่อนตำแหน่งในส่วน
thicker รวมถึงที่ระดับสูญญากาศที่เพิ่มขึ้นเมื่อ
101; เป็นผลของจำนวนเสื้อโค้ทเล็กน้อย&#.
ขอรับการลงทุน Cast in713LC Superalloy, อุณหภูมิต่ำร้อนที่เปิดตานิทรรศการการควบคุมที่ดีขึ้นบนเม็ด
มากกว่าการเปลี่ยนแปลงของอุณหภูมิเทที่101; เช่นตรงกันข้าม เพื่อการควบคุมขนาดเกรน, การเปิดใช้งานแม่พิมพ์สูง, temperature นำไปสู่การควบคุมที่ดีขึ้นของความสม่ำเสมอของเมล็ดข้าว
.
ผลของอุณหภูมิเท ขนาดเกรนแสดงใน
fig 38.
-เวลาที่ยอดเยี่ยมคือ increated ขนาดเกรนเพิ่มขึ้นเช่นเดียวกับการเพิ่มขึ้นของอุณหภูมิเท พบว่าขนาดของเมล็ดเป็น
'n'n-
.

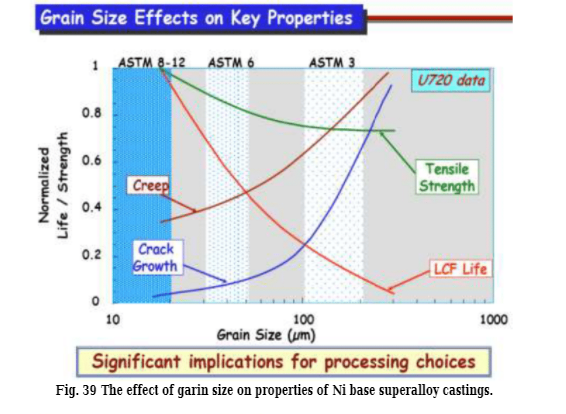

figures 39 และ 40
illustrate ผลของเมล็ด
ไซส์เกี่ยวกับคุณสมบัติของการหล่อ Superalloy ฐาน Ni

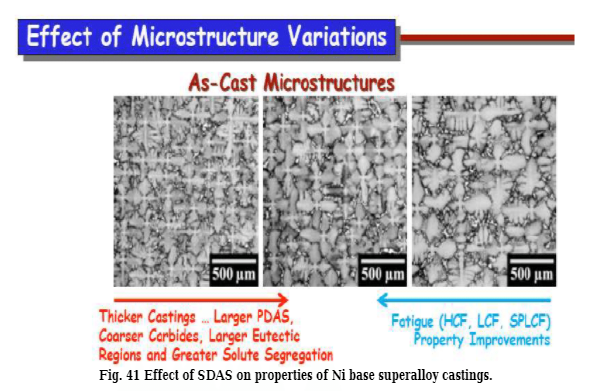

microporosity และระยะห่างของแขน DENDRITE (DAS)
Variations ใน Das ของใน100 เป็นไปตามแนวโน้มคล้ายกับขนาดของเมล็ดกับอุณหภูมิแม่พิมพ์เล่นมากขึ้น
บทบาทในการกำหนด DAS มากกว่าอุณหภูมิเทและระดับของสุญญากาศ อิทธิพลของ
หมายเลขของเปลือกของเปลือกบน Das นั้นเล็กน้อย
microporosity ของการลงทุนใบพัดกังหันของใน
713lc superalloy ลดลงด้วยการลดลงของ dendrite
โทรศัพท์ บริษัท: +86 021-5995 8756
E-mail: ติดต่อเรา
โทรศัพท์มือถือ: +86 17717022732
เว็บไซต์: condlycasting.daiinfo.com
ที่อยู่: Building 5, No.2800 Caoxin Highway, Xuxing Town, Jiading District, Shanghai
