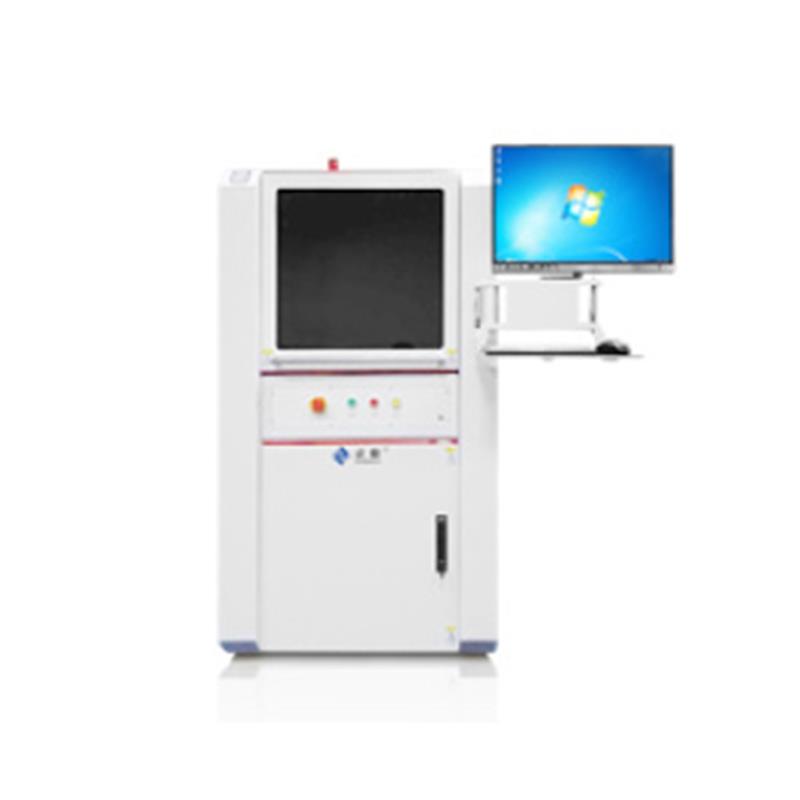

ซีรี่ส์ตรวจสอบลักษณะ FPC

(AVI-600L / AVI-800Z / AVI-1000Z)

การใช้งาน

อุปกรณ์นี้ส่วนใหญ่จะใช้ในการตรวจสอบลักษณะของแผงวงจรพิมพ์ที่มีความยืดหยุ่น (FPC) และ FPCA หลังจาก SMT ซึ่งสามารถเชื่อมต่อโดยตรงกับการตรวจสอบแผ่นแยกและสามารถโหลดและยกเลิกการโหลดโดยอัตโนมัติ

ลักษณะ

1 อุปกรณ์ AVI สร้างเครือข่ายประสาทและซอฟต์แวร์มีฟังก์ชั่นคล้ายกับสมองของมนุษย์และมีฟังก์ชั่นการเรียนรู้ลึก มันสามารถสร้างผลการคำนวณที่แตกต่างกันสำหรับข้อบกพร่องของผลิตภัณฑ์ที่แตกต่างกันและผลตอบรับ;

2 อัตราการตรวจจับที่สูง, จุดเตือนผิดพลาดเพียงไม่กี่จุด, จำเป็นต้องใช้คนเพียงคนเดียวในการทำงานให้ครบทั้งสาย, ประหยัดค่าแรงในการตัดสินใจอีกครั้ง;

3 อุปกรณ์มีความเป็นสากลที่แข็งแกร่งการสลับอย่างรวดเร็วระหว่างเครื่องประเภทต่าง ๆ การตรวจจับการแยกโดยตรงไม่จำเป็นต้องลงทุนในการใช้เครื่องมือและจิ๊กประหยัดค่าใช้จ่ายจำนวนมาก

4 โครงสร้างอุปกรณ์นั้นง่ายอัตราความล้มเหลวของเครื่องจักรเกือบเป็นศูนย์ค่าบำรุงรักษาต่ำอัตราการเคลื่อนที่ของอุปกรณ์สูง

พารามิเตอร์ทางเทคนิค

ITEM                                                                     ข้อมูลจำเพาะ

ขนาด (L × W × H)                                           1000 × 1500mm × 1400

คณะกรรมการที่วัดได้                                     ขั้นต่ำ 60 × 80 มม   สูงสุด 450 × 500 มม

ความแม่นยำในการตรวจจับ                                                         1mm ±

ทำซ้ำความแม่นยำ                                                         CPK ≧ 1.33

ความแม่นยำในการตรวจจับ

ของผลิตภัณฑ์ที่บกพร่อง                                                   น้อยกว่า 0.3%

เครื่องมือ                                       มากกว่า 90% และให้ผลผลิตสูง

อัตราการส่งผ่าน                                                 ดัชนีนี้สามารถปรับปรุงได้

อัตราการเตือนภัยที่ผิด

(การนับคะแนนต่อชิ้น)                                       น้อยกว่า 0.5 คะแนน / ชิ้น

ประสิทธิภาพการตรวจจับ                                               0.5S-1.5S / PCS

โหมดตรวจจับ                               การตรวจจับแผ่นแยกโดยตรงหลังจากการตรวจจับการส่งแผ่นสกัดโดยตรง

บุคลากร                                         การดำเนินการออนไลน์ OP เพียงครั้งเดียวเพื่อให้สายการตรวจสอบการให้อาหาร,

                                                        ตรวจสอบและเลือกข้อบกพร่อง   ผลิตภัณฑ์

โหมดการตรวจจับสายคู่เครื่อง

Feeder → AVI Detect Positive → Flipper → AVI การตรวจจับด้านตรงข้าม→ Track → VRS
