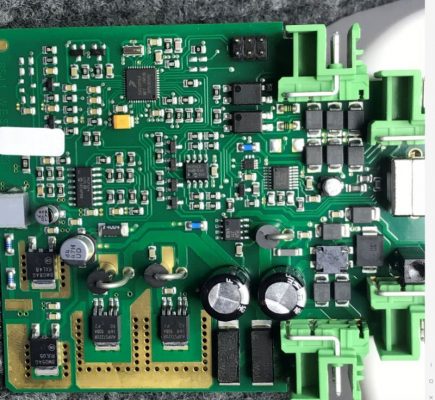

pcba การบัดกรีมักจะมีข้อกำหนดมากมายสำหรับบอร์ด PCB และบอร์ดจะต้องเป็นไปตามข้อกำหนดการบัดกรี ถ้าเช่นนั้นทำไมกระบวนการบัดกรีต้องมีข้อกำหนดมากมายสำหรับแผงวงจร? ข้อเท็จจริงได้พิสูจน์แล้วว่าในกระบวนการบัดกรี PCBA จะมีกระบวนการพิเศษมากมายและการประยุกต์ใช้กระบวนการพิเศษจะนำข้อกำหนดมาสู่บอร์ด PCB
n
if มีปัญหากับบอร์ด PCB มันจะเพิ่มความยากลำบากของ
pcba
soldering
process ซึ่งในที่สุดอาจนำไปสู่ข้อบกพร่องในการบัดกรีบอร์ดที่ไม่มีคุณสมบัติ ฯลฯ ดังนั้นเพื่อให้แน่ใจว่ากระบวนการพิเศษจะเสร็จสมบูรณ์และอำนวยความสะดวก กระบวนการเชื่อม PCBA บอร์ด PCB จะต้องเป็นไปตามข้อกำหนดความสามารถในการผลิตในแง่ของขนาดและระยะทางแผ่น
><>
1.pcb ขนาดความกว้างของ

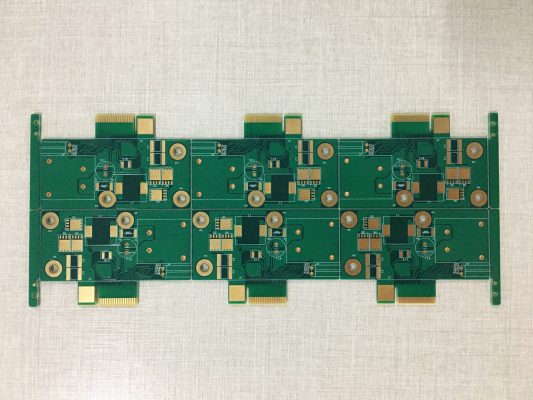

NPCB(รวมถึงขอบของแผงวงจร) จะต้องมากกว่า 50 มม. และน้อยกว่า 460 มม. และความยาวของ PCB (รวมถึงขอบของแผงวงจร) จะต้องมากกว่า 50 มม. หากขนาดมีขนาดเล็กเกินไปคุณต้องทำให้เป็นปริศนา<<<2.pcb ความกว้างของบอร์ดความกว้าง
ความกว้างของบอร์ดขอบ
5mm, ระยะห่างของบอร์ด8mm ระยะห่างระหว่างการสำรอง บอร์ดและบอร์ดขอบ5mm.
3.pcb การดัดงอ
~upward ความโค้ง:
1.2mm, ความโค้งลง:0.5mm, การเปลี่ยนรูป PCB: ความสูงสูงสุด 25.--
-
4.pcb บอร์ดคะแนนจุดmark รูปร่าง: วงกลมมาตรฐาน, สี่เหลี่ยม, สามเหลี่ยม;
mark ขนาด: 0.81.5mm;mark วัสดุ: ทองคำ
plated, ดีบุกplated, ทองแดงและแพลตตินัม;mark ข้อกำหนดของพื้นผิว: พื้นผิวเรียบ, เรียบ, ไม่ได้เป็น
oxidized และปราศจากสิ่งสกปรก; mark ข้อกำหนดโดยรอบ: ไม่ควรมีอุปสรรคเช่นนี้ ในฐานะที่เป็นน้ำมันสีเขียวที่แตกต่างจากสีของเครื่องหมายภายใน 1 มม. ของพื้นที่โดยรอบ; ตำแหน่ง mark: 3 มม. หรือมากกว่าจากขอบของบอร์ดและไม่อนุญาตให้มีเครื่องหมาย Vias จุดทดสอบ ฯลฯ ได้รับอนุญาต ภายใน 5 มม.-
