fig 1. รูปแบบ 3 มิติของใบมีดที่ออกแบบโดยใช้ซอฟต์แวร์ CATIA

fig 2. สามเหลี่ยมความเร็วของใบมีด

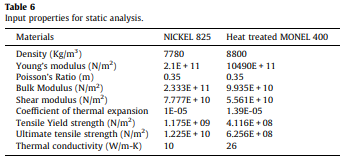

3.2 การวิเคราะห์โครงสร้างของใบมีดกองกำลังก๊าซคือ Tangential, Axial ถูกกำหนดโดยการสร้างความเร็ว สามเหลี่ยมที่ทางเข้าและออกจากใบพัดใบพัด การวิเคราะห์ดำเนินการโดยใช้โปรไฟล์ใบมีดเนื่องจากฟังก์ชั่นการอนุรักษ์พลังงานจลน์ของการไหล steam หรือก๊าซเข้าสู่งานกลบนเปลือกกังหัน [11] ในการวิเคราะห์โครงสร้างแบบสแตติกครั้งแรกได้ทำในโปรไฟล์ Blade NACA (N Series) คุณสมบัติอินพุตสำหรับการวิเคราะห์แบบสแตติกแสดงในตารางที่ 6 รูปที่ 3-10 แสดงขั้นตอน CFD ของใบมีด

การวิเคราะห์nmodal&#การศึกษาคุณสมบัติแบบไดนามิกของระบบในโดเมนความถี่ถูกดำเนินการโดยใช้การวิเคราะห์ MODAL . วัตถุประสงค์ของการวิเคราะห์ MODAL คือการค้นหารูปร่างและความถี่ที่โครงสร้างจะขยายเอฟเฟกต์ของโหลด [12] การวิเคราะห์กิริยาช่วยให้ภาพรวมของข้อ จำกัด ของการตอบสนองของระบบ

วัตถุมีความถี่ภายใน (หรือความถี่เรโซแนนต์) ที่วัตถุสามารถสั่นสะเทือนได้ตามธรรมชาติ [13] นอกจากนี้ยังเป็นความถี่ที่101; วัตถุจะอนุญาตให้ถ่ายโอนพลังงานจากรูปแบบหนึ่งไปยังอีกแบบหนึ่งที่มีการสูญเสียน้อยที่สุดที่นี่สั่นสะเทือนแบบสั่นสะเทือนกับ Kinetic เป็นสิ่งสำคัญที่จะต้องรู้ความถี่เหล่านี้ที่โครงสร้างสามารถทำงานผิดปกติได้ รูปแบบการกระจัดอิสระและปกติถูกซ้อนทับและขยายเพื่อสร้างรูปแบบการกระจัดแบบผลลัพธ์ [14] จำนวนรูปร่างที่สร้างขึ้นเป็นสัดส่วนโดยตรงกับองศาอิสระของโครงสร้าง ความถี่ที่โหมดต่าง ๆ จะได้รับในตารางที่ 7

fig 3. นิกเกิล (def 2.733 มม., ความดัน: 1 mpa)

fig 4. โลหะผสมที่ผ่านการบำบัดร้อน (def: 2.90 มม.,  fig 6. การรักษาความร้อน (ความเครียดสูงสุด: 362.9Mpa,

3.4--cfd การวิเคราะห์ ansys cfx เป็นเครื่องมือซอฟต์แวร์ที่เชื่อถือได้สูงperformance Fluid Dynamics (CFD) ที่ให้บริการโซลูชั่นอย่างรวดเร็วและแข็งแกร่งในวงกว้าง ช่วงของแอปพลิเคชัน CFD และ Multi physics CFX ได้รับการยอมรับในความถูกต้องที่โดดเด่น/-/robustness และความเร็วที่มีเครื่องจักรหมุนเช่นปั๊มพัดลมคอมเพรสเซอร์และกังหันก๊าซและไฮดรอลิกทั้งหมดกังหันทั้งหมดถูกปิดล้อม โดยพื้นผิวรูปสี่เหลี่ยมผืนผ้าทางเข้าและเต้าเสียบของการไหลของของเหลวถูกกล่าวถึงโดยการเลือกที่มีชื่อ

ของเหลวที่ใช้ในการศึกษานี้คืออากาศแห่งความหนาแน่น 1.225 กก.m3 และความหนืด 1.7845 E05 เงื่อนไขเขตแดน 2000 mและใบหน้าอื่น ๆ ทั้งหมดมีข้อ จำกัด ความคล่องแคล่วจะคำนวณตามจำนวนการวนซ้ำตามที่กล่าวไว้รูปที่ 11 แสดงให้เห็นว่า f การวิเคราะห์ luent ของใบกังหันด้วยการไหลของอากาศfig 8. โลหะผสมที่ผ่านการบำบัดร้อน - การกระจายอุณหภูมิ

fig 9. นิกเกิล 825 (สูงสุด: 213.62 Hz)

fig 10. โลหะผสมที่ผ่านการบำบัดร้อน (สูงสุด: 166.26 Hz)

fig 11. การวิเคราะห์อย่างคล่องแคล่วด้วยการไหลของอากาศ

4--conclusion-

monel 400 โลหะคือความร้อนtreated โดยกระบวนการดับและเป็น ต่อการทดสอบที่ดำเนินการโลหะแสดงให้เห็นว่าคุณสมบัติได้รับการปรับปรุงเมื่อเทียบกับโลหะผสมที่ไม่เป็นอันตรายและคุณสมบัติคล้ายกับนิกเกิล 825 ดังนั้นค่าใช้จ่ายของใบมีดกังหันสามารถลดลงอย่างมาก เนื่องจาก Monel 400 มีราคาถูกกว่าหลังการใช้งานนั้นเป็นค่าใช้จ่ายefficient เพิ่มเติมเกี่ยวกับการวิเคราะห์ในซอฟต์แวร์ Ansys 16.0 การเสียรูปของใบมีดความเข้มข้นของความเครียดการกระจายอุณหภูมิในใบมีดโดยใช้คุณสมบัติของ Monel 400 ความร้อน \\ โลหะผสม Ntreated นั้นคล้ายกับของโลหะผสมนิกเกิล 825 ผลการวิเคราะห์ CFD ยังมีความสัมพันธ์กับความจริงที่ว่าแรงกระแทกลดลงอย่างมีนัยสำคัญและความแข็งเพิ่มขึ้นอย่างมากซึ่งส่งผลให้การลดลงของการสึกหรอ การเสียรูปและความเครียดที่พัฒนาขึ้นใน Ansys นั้นน้อยกว่าขีด จำกัด ความเครียดที่ปลอดภัยของวัสดุ การวิเคราะห์ Modal จะดำเนินการใน Workbench Ansys สำหรับทั้ง Monel และ Nickel ซึ่งแสดงให้เห็นว่าความถี่เสียงสะท้อนสำหรับการรักษาความร้อน Monel 400 นั้นน้อยกว่าของนิกเกิล 825 สิ่งนี้บ่งชี้ว่าโลหะผสม Monel ที่ได้รับการรักษาความร้อนนำเสนอในการศึกษานี้ให้ผลลัพธ์ที่มีแนวโน้มที่สามารถ จะใช้ในการใช้งานโดยตรงของใบกังหันกังหัน
