แนะนำ

HDMI เพื่อ cvbs หรือ S แปลงสัญญาณวิดีโอหรือสัญญาณเสียงสัญญาณวิดีโอที่ซับซ้อนและสัญญาณวิดีโอ FL FR สเตอริโอและสัญญาณวิดีโอ ในเวลาเดียวกันสนับสนุนระบบ DVI ขอบสัญญาณ ช่วยให้ผู้ใช้สามารถแปลงสัญญาณวิดีโอ HDMI ที่มีคุณภาพสูงเป็นปกติ cvbs สัญญาณ นี้จะช่วยให้คุณสามารถเล่นบนโทรทัศน์ VHS เครื่องบันทึกวิดีโอเครื่องบันทึกดีวีดีและสนับสนุน NTSC และ PAL สองรูปแบบโทรทัศน์

ฟังก์ชัน

หนึ่ง การแปลงฮาร์ดแวร์เสียบและเล่นโดยไม่ต้องใช้ไดรเวอร์ซอฟต์แวร์

สอง HDMI1.3 เข้ากันได้

สาม สนับสนุน NTSC และ PAL สองรูปแบบโทรทัศน์มาตรฐาน

สี่ หนึ่ง HDMI อินพุตหนึ่ง AV ออกหนึ่งสเตอริโอออก

  นำเข้า HDMI X

  ผลผลิต cvbs x-1 ผม r-x-1 s-video x-1

ห้า 480p 576p 720p 1080i 1080p@60hz

หก และเข้ากันได้กับโหมด DVI และสำหรับ

ไม่นะ สนับสนุนโปรโตคอล HDCP สนับสนุน HDMI 1.3

หนึ่งในแปด ผลผลิตของ 480i 576i

ไม่นะ ผลผลิตเสียงตัด L R ช่อง

วีดีโอออกทางอ้อม

ขนาด 110mm กว้าง x84mm x-28mm ลึกและสูง

อุปกรณ์เสริมสำหรับบรรจุภัณฑ์

เมื่อคุณเปิดตัวครั้งแรกตรวจสอบว่ามีรายการต่อไปนี้

จริงๆแล้วมันเป็นเรื่องจริง

มันเป็นเรื่องจริง

มันเป็นเรื่องจริง

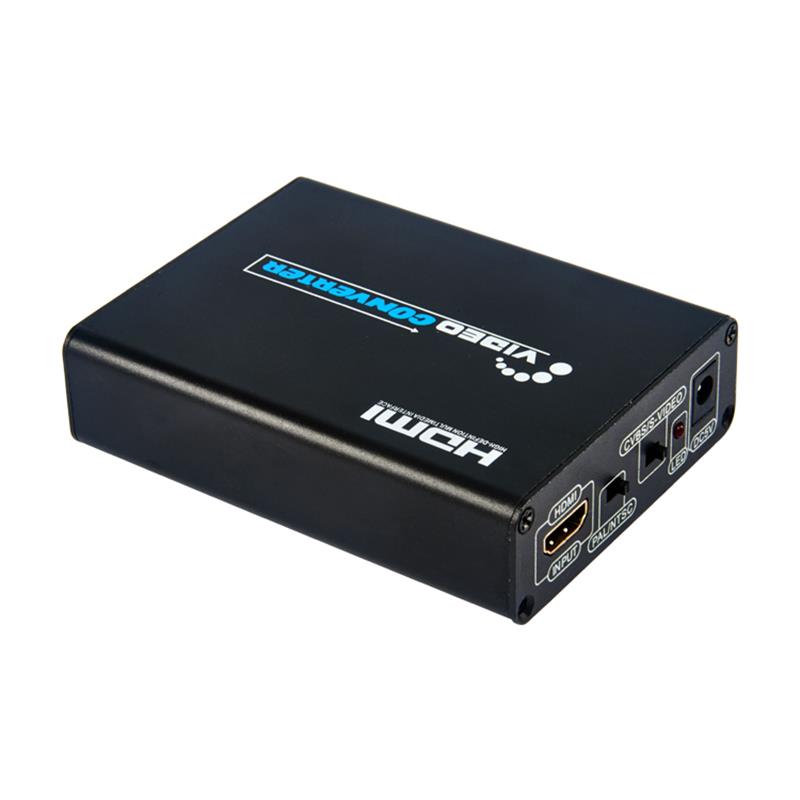

รายละเอียดแผง

พอร์ตใส่ HDMI

PAL และ NTSC ตัวเลือกรูปแบบมาตรฐาน

เป็นตับ v-s-video-a V หรือ s-video ผลผลิตสวิตช์

ไฟแสดงสถานะพลังงาน

มันเป็นเรื่องจริง

มันเป็นเรื่องจริง

มันยากที่จะเชื่อมต่อกับโทรทัศน์หรือวิดีโอ   cvbs อินเตอร์เฟซที่ให้ NTSC PAL

พื้นที่การประยุกต์ใช้

กล่องเซ็ตท็อป xbox360 PS3 เครื่องเล่นความละเอียดสูง

กล้องความละเอียดสูงและกล้องวิดีโอที่ใช้อุปกรณ์แสดงผลทั่วไปนี้จะแทนที่หน้าจอโทรทัศน์ความละเอียดสูงขนาดใหญ่เพื่อลดต้นทุนและพื้นที่

การเชื่อมต่อและการดำเนินงาน

6.01 เชื่อมต่อสายเคเบิล HDMI ระหว่างแหล่งสัญญาณ HDMI และ HDMI ใส่   ของเครื่องแลกเปลี่ยน

6.02 เชื่อมต่อสายเคเบิลระหว่างตัวแปลงและตัวแปลงสัญญาณ A และ V แสดง

6.03 เชื่อมต่อสายเคเบิล S-Video ระหว่างตัวแปลงและแสดงผลวิดีโอ

6.04 เชื่อมต่ออะแดปเตอร์พลังงานระหว่างแปลงและซ็อกเก็ต เปิดโล่ง   แหล่งจ่ายไฟ HDMI และจอภาพ คัดเลือก   พอร์ตการป้อนข้อมูลที่สอดคล้องกันและจากนั้นทำงาน

การตรวจสอบความผิด

สัญญาณเอาท์พุท

ตอบ     ถ้า LED ไฟแสดงสถานะไม่สว่างตรวจสอบว่าใส่พลังงานที่เชื่อมต่อกับ ac110 220v และตรวจสอบสวิตช์อิเล็กทรอนิกส์ถ้าไฟ LED ไม่ทำงาน หรือแหล่งจ่ายไฟภายนอก

    อุปทานไม่ดี

บี     ไฟ LED ตรวจสอบว่า HDMI ออกอุปกรณ์ตั้งค่า HDMI ออกสายเคเบิล HDMI เสียหายอุปกรณ์แสดงผล AV ตัดช่อง AV

ไม่มีสี

ตอบ     ตรวจสอบ AV สายเคเบิลสำหรับความเสียหาย

บี     NTSC-PAL รูปแบบไม่สอดคล้องกันหรือ NTSC PAL ทีวี

การติดตั้งและการป้องกัน

เพื่อหลีกเลี่ยงการช็อตไฟฟ้าความเสียหายของผลิตภัณฑ์และป้องกันความปลอดภัยของคุณโปรดระวังต่อไปนี้

หนึ่ง       กรุณาใส่หรือดึงสายเคเบิลสัญญาณอย่างช้าๆและไม่แทรกดึงออกหรือเขย่าพวกเขาบ่อย

สอง       อุปกรณ์ที่ไม่ควรอยู่ในแสงแดดฝนหรือเปียกหรืออากาศถ่ายเทไม่ได้

สาม       ของเหลวที่ไม่ควรใส่ในอุปกรณ์

สี่       อย่าติดตั้งอุปกรณ์ใกล้แหล่งความร้อนเช่นไฟไฟฟ้าหรือเครื่องขยายเสียงอื่นๆที่สร้างความร้อน

ห้า       ไม่ใส่โลหะหรือวัตถุอื่นๆในอุปกรณ์ยกเว้นการเชื่อมต่อสายเคเบิลไปยังพอร์ต

หก       ไม่รื้ออุปกรณ์ด้วยตนเองจะต้องได้รับการดูแลโดยบุคลากรมืออาชีพ
