PCB   เครื่องวัดพิกัด

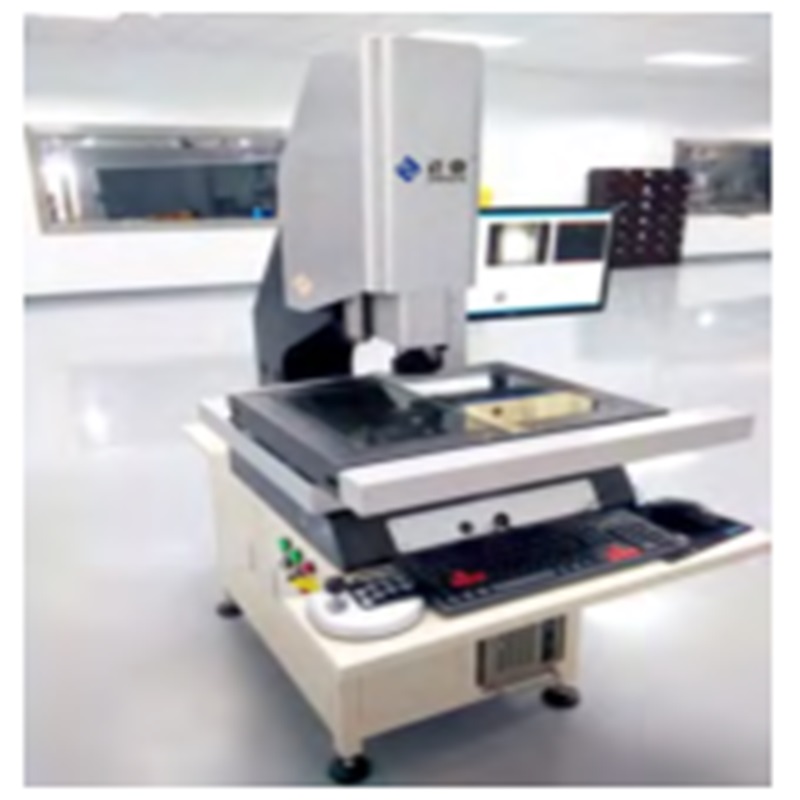

เครื่องมือวัดชนิดวิดีโออัตโนมัติ / ด้วยตนเอง

EC11-4030 / 5040

การใช้งาน

การวัดสองมิติรวมถึง: จุด, เส้น, วงกลม, สี่เหลี่ยม, มุม, รูปร่าง, รูปร่าง, รูปร่างพื้นผิวและองค์ประกอบทางเรขาคณิตอื่น ๆ โพรบวัดสามมิติเป็นอุปกรณ์เสริม

พารามิเตอร์ทางเทคนิค

ITEM                                           6050A                     8060A                   120100A               220180A

X.Y.Z Stroke   (mm)                 600 × 500 × 200         800 × 600 × 200         1200 × 1000 × 200       2200 × 1800 × 200

ขนาดตัวโหลด (mm)                       698 × 665                 896 × 778               1400 × 1100           2300 × 1900

โหลดสูงสุด                                                                       30kg

วัสดุฐาน                                                 00 เกรดจี่หนานหินแกรนิตสีเขียวเข้ม

เลนส์โฟกัสวัตถุ                                                           90mm

เลนส์ใกล้วัตถุ                                                                   0.7 ~ 5X

รวมสูงสุด   การขยายภาพ                                                       25 ~ 180

โซลูชั่นตะแกรง                                                               ≦ 0.001mm

ความแม่นยำเชิงเส้น                             E2 ≦± (2.5 + L / 200) ไมโครเมตร                                   E2 ≦± (3 + L / 150) ไมโครเมตร

ทำซ้ำความแม่นยำ                                                               ≦ 3μm±

เครื่องรวม                   1850 × 1960 × 1800       1950 × 2060 × 1800     2500 × 1800 × 1800   3500 × 3000 × 1900

ขนาด (L × W × H) (mm)

เครื่องรวม   น้ำหนัก             1800KG                   2000kg                 3800KG                 7500KG

ซอฟต์แวร์การวัด                                     ASIDA MEASURE VMA 3.00.01

รูปแบบการแสดงผลข้อมูล               DXF, WORD, EXCEL และอื่น ๆ ; สามารถกำหนดรูปแบบผลลัพธ์

ระบบปฏิบัติการ                                                                                 วินโดว 7

พีซีที่ต้องการ                                                             IPC-610H

อำนาจ                                                                       220V / 50Hz / 10A

สภาพแวดล้อมการทำงาน                   อุณหภูมิ: 20 ° C ± 3 ° C ; การเปลี่ยนแปลงอุณหภูมิ: < 2 ° C / ชม;

                                          ความชื้น: 30 ~ 80%; การสั่นสะเทือน < 0.002g, < 15Hz

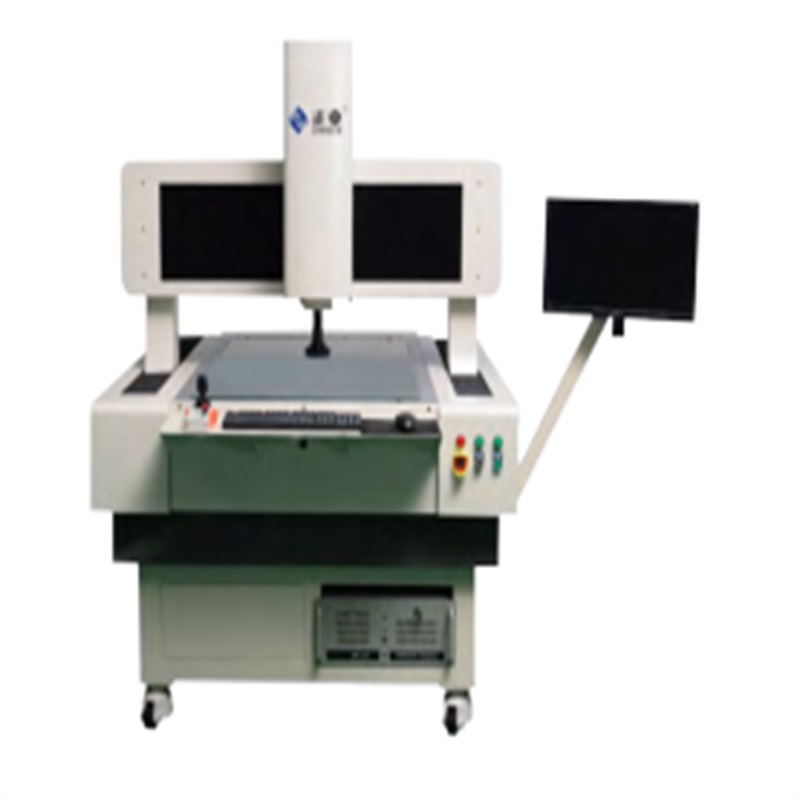

สังเกต                               1   เครื่องมือวัด Longmen Auto Video ถูกออกแบบมาสำหรับการวัดขนาดใหญ่ซึ่งเป็นการวัดสูงสุด

                                                ช่วงสามารถเข้าถึง 2500 × 2000 มม. สามารถกำหนดประเภทต่าง ๆ ตามความต้องการวัดจริง

2. สามารถปรับแต่งกล้องจุลทรรศน์เครื่องมือแพลตฟอร์มขนาดใหญ่พร้อมกับเลนส์ NIKON, OLYMPUS
