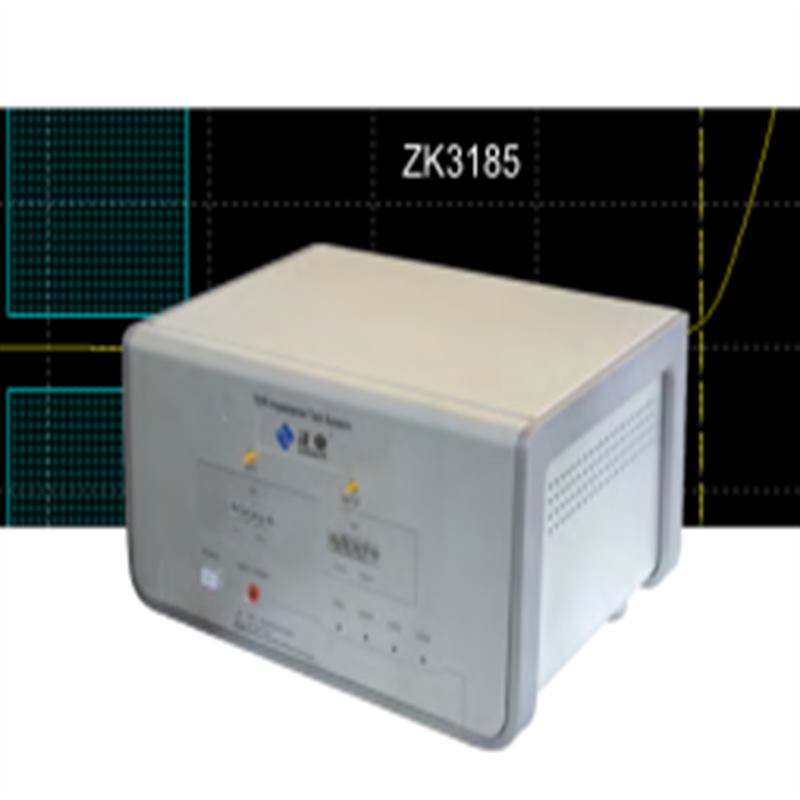

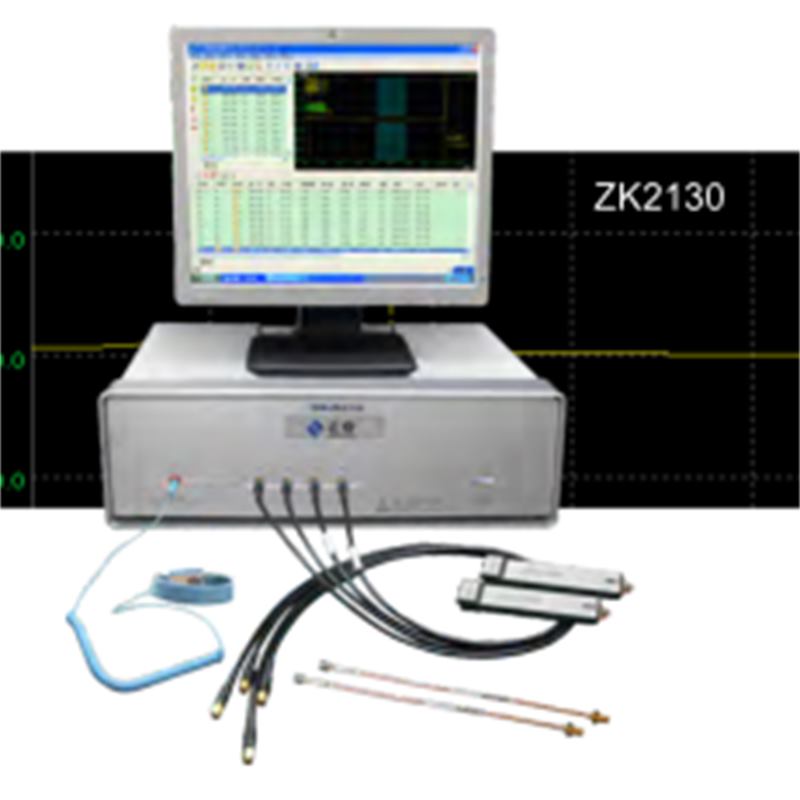

PCB   เครื่องทดสอบความต้านทาน TDR (ZK2130 / ZK3185)

การใช้งาน

เครื่องมือนี้ใช้ในการทดสอบอิมพีแดนซ์และพารามิเตอร์ S ของแผงวงจรความถี่สูงซึ่งให้การแก้ปัญหาที่รวดเร็วแม่นยำและได้มาตรฐานทางเศรษฐกิจสำหรับผู้ผลิต PCB นอกจากนี้ยังใช้สำหรับการทดสอบความต้านทานของลวดและสายเคเบิล

ลักษณะ

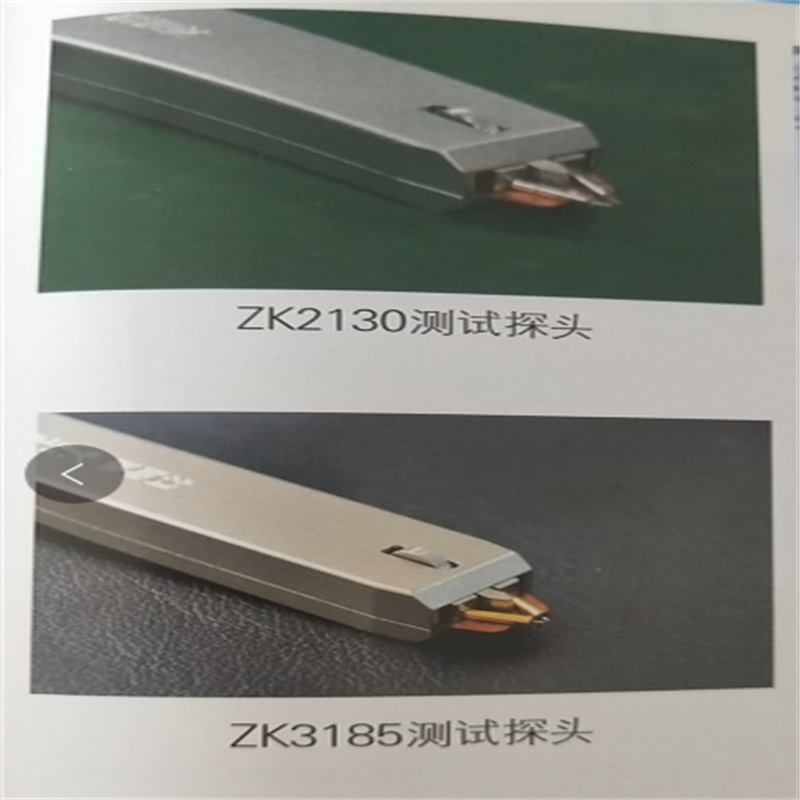

1 ความแม่นยำ: การนำโพรบที่มีความแม่นยำสูงสวิตช์โคแอกเซียลความถี่สูงและการสะท้อนกลับโดเมนเวลาการสุ่มตัวอย่างความละเอียดสูงแบบซิงโครนัสและเทคนิคการสอบเทียบแบบหลายจุด

2 มีประสิทธิภาพ: ขั้นตอนการทดสอบแบบบูรณาการการทำงานแบบมัลติทาสกิ้งด้วยปุ่มเดียว

3 ความเชี่ยวชาญ: แสดงการวิเคราะห์รูปคลื่นทดสอบการวิเคราะห์ข้อมูลทางสถิติบันทึกข้อมูลการทดสอบโดยอัตโนมัติสร้างรายงานการทดสอบและการพิมพ์โดยอัตโนมัติเปิดการสอบเทียบ

พารามิเตอร์ทางเทคนิค

ITEM                                                 ZK2130                                   ZK3185

ความแม่นยำในการวัด                                       ± 1% (50Ω)

อัตราการตรวจจับ                                                 ≦ 1S / จุด

วัตถุ     ความต้านทานควบคุม

                ช่วงการวัด         20Ω ~ 150Ω                               20Ω ~ 200Ω

                ช่วงการวัด               0.05m ~ 2m                               0.02m ~ 2m

คลื่นแบนด์วิดธ์                                 3GHz                   0.1GH ~ 8.5GH

ทดสอบการสูญเสีย                                                 /                         S การวัดพารามิเตอร์

ช่วงไดนามิก                                       /                       ประสิทธิภาพที่แท้จริงของบทความทดสอบที่วัดได้: > 100dB
