1 materials และวิธีการ

องค์ประกอบทางเคมีที่แน่นอน (ในมวล%) ของอัลลอยด์ hastelloy-x ที่มี 0 และ 0.12 yttrium เรียกว่า HX และ HX-ตามลำดับและ จะแสดงในตารางที่ 1. ตัวอย่างทั้งสองนี้ถูกสร้างขึ้นในรูปแบบของ 45 × 45 × 45 มม. คิวบ์โดยใช้ EOS M290 SLM Machine (EOS, Robert-stirling-ring 1, 82152, Krailling, Bavaria, เยอรมนี) ใน บรรยากาศ AR ป้องกันโดยใช้ผง Pre-alloyed และพารามิเตอร์การประมวลผลเดียวกัน เราทำการรักษาความร้อนมาตรฐานสำหรับตัวอย่าง HX และ HX-วิธีการแก้ปัญหาการรักษาความร้อน (ST) ดำเนินการที่ 1177 ºCสำหรับ 2 ชั่วโมงตามด้วยอากาศเย็นถึงอุณหภูมิห้อง

สำหรับการทดสอบคืบเราหั่น ลูกบาศก์เป็นจำนวนของแผ่นพื้นด้วยความหนา 3.1 มม.; จากแผ่นพื้นเหล่านี้ตัวอย่างการทดสอบครีพถูกตัดออกโดยใช้เครื่องตัดลวด Electro-discharge ขนาดเกจของชิ้นงานแต่ละชิ้นมี 19.6 × 2.8 × 3.0 มม. เราทำการทดสอบคืบคลานภายใต้เงื่อนไข 900 ºC/80 MPA ตัวอย่างขัดเงาโดยใช้กระดาษ Emery SIC สูงถึงเกรด 1200#ตามด้วยเพชรวางขึ้นกับซิลิกาคอลลอยด์ (0.5 μm) โดยใช้เครื่องสัดส่วน (Ballerup, เดนมาร์ก) เครื่องขัดอัตโนมัติ ตัวอย่างทั้งหมดถูกล้างด้วยเอทานอลในอ่างอัลตราโซนิกเป็นเวลา 10 นาที เราสลักตัวอย่างที่มีกรดฟอสฟอริก 20%+น้ำยาน้ำ 80% เพื่อสังเกตขอบเขตสระว่ายน้ำหลอมเหลว การสังเกตโครงสร้างจุลภาคดำเนินการโดยใช้กล้องจุลทรรศน์แสง (OM; Olympus Corp. Tokyo, ญี่ปุ่น), กล้องจุลทรรศน์อิเล็กตรอนแบบสแกน (SEM; Hitachi, Ltd. , โตเกียว, ญี่ปุ่น), พลังงาน-dispersive spectroscopy (eds) (S-3700N ประเภท eds อุปกรณ์ที่ผลิตโดย Horiba Seisakusho Co. , Ltd. , เกียวโต, ญี่ปุ่น) และกล้องจุลทรรศน์อิเล็กตรอนอิเล็กตรอนการปล่อยสนาม (FE-SEM) (JSM-7100, Jeol, Tokyo, Japan) ที่แนบมากับ EDS (Edaxametex 9424) Image J ซอฟต์แวร์ (64-bit java 1.8.0_172) ใช้ในการวิเคราะห์เศษส่วนเศษส่วนและการวัดความพรุน

3. results

n 3.1.

 3.1.1-as

--figure 1 แสดง hx และ hx \\ โครงสร้างจุลภาคแสงของ NA ตัวอย่างในสภาพ-built ทั้งหมดผลิตโดยใช้พารามิเตอร์การประมวลผลเดียวกัน ชิ้นงาน HX-a ของ HX-ได้แสดงรอยแตกมากกว่า HX (รูปที่ 1A) เนื่องจากชิ้นงาน HXa มีองค์ประกอบการผสม Yttrium (Y) เพิ่มเติมที่ชิ้นงานทดสอบ HX ขาด จุดที่โดดเด่นคือรอยแตกทั้งหมดขนานกับทิศทางอาคาร (BD) (รูปที่ 1b) เศษส่วนรอยแตกสำหรับตัวอย่าง HX และ HX

f--

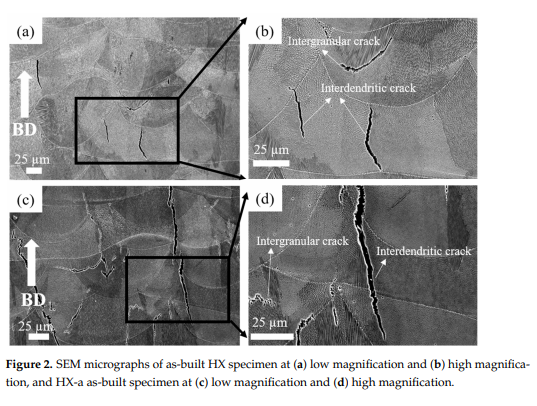

 igure 2 แสดง SEM Micrographs ของ เป็นตัวอย่างbuilt ที่การขยายที่ต่ำกว่าตัวอย่างทั้งหมดแสดงให้เห็นถึงขอบเขตสระว่ายน้ำที่หลอมเหลวและโครงสร้างที่แข็งตัวเช่นขอบเขตของธัญพืชและ Dendrites (รูปที่ 2A, B สำหรับ HX และรูปที่ 2C, D สำหรับ HX

--

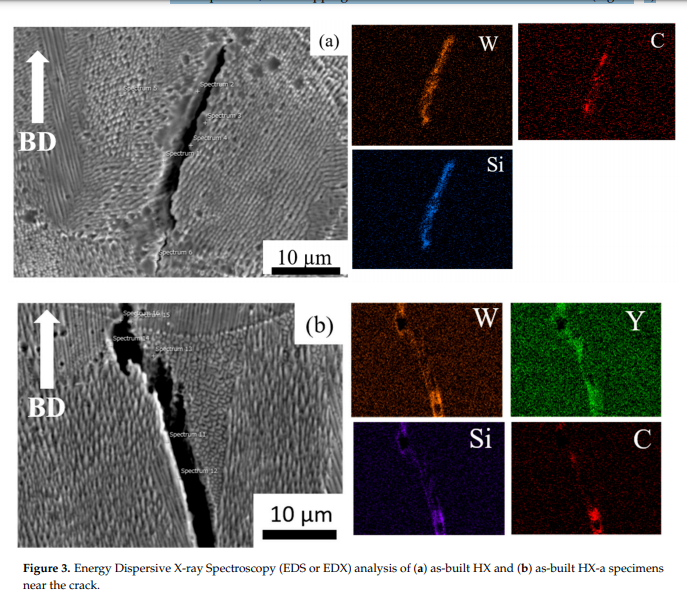

wwe ทำการสแกนการแมป EDS ที่รอยแตกของชิ้นงาน HX และ HX การวิเคราะห์ EDS เปิดเผย Sic Carbides และการก่อตัวของ W6C ในตัวอย่าง HX (รูปที่ 3A) ในตัวอย่าง HXa การทำแผนที่ EDS ที่รอยแตกแสดงการก่อตัวของ YC (รูปที่ 3b)

----

figure 4 แสดงการแมป EDS ของชิ้นงาน HXA เป็น built ซึ่งบ่งบอกถึงการดำรงอยู่ของ Y ออกไซด์ขนาดเล็ก (Yttria) และอนุภาค Si ออกไซด์ (ซิลิกา) ภายในเมล็ด Electron Backscatter การเลี้ยวเบน (EBSD) แผนที่ปฐมว้างของการปฐมว้างของชิ้นงานทั้งสองในสภาพเป็นbuilt (รูปที่ 5) เปิดเผยธัญพืชในคอลเลกชันที่เน้นไปที่ทิศทางอาคารเกือบ ในตัวอย่าง HX ธัญพืชบางชนิดมุ่งเน้นไปที่ทิศทางและบางส่วนอยู่ในทิศทาง (รูปที่ 5A) ในทางกลับกันธัญพืชในตัวอย่าง HX
