PCB   เครื่องตัดเลเซอร์ยูวี

(JG16 / JG16C / JG18 / JG15A)

การใช้งาน

เครื่องใช้ในการตัดเปิดหน้าต่างและไม่ค้นพบ CVL / FPC / RF และบอร์ดหลายเลเยอร์รวมทั้งการตัดวัสดุพิมพ์หลากหลายเช่นเซรามิกซิลิคอน ฯลฯ

ลักษณะ

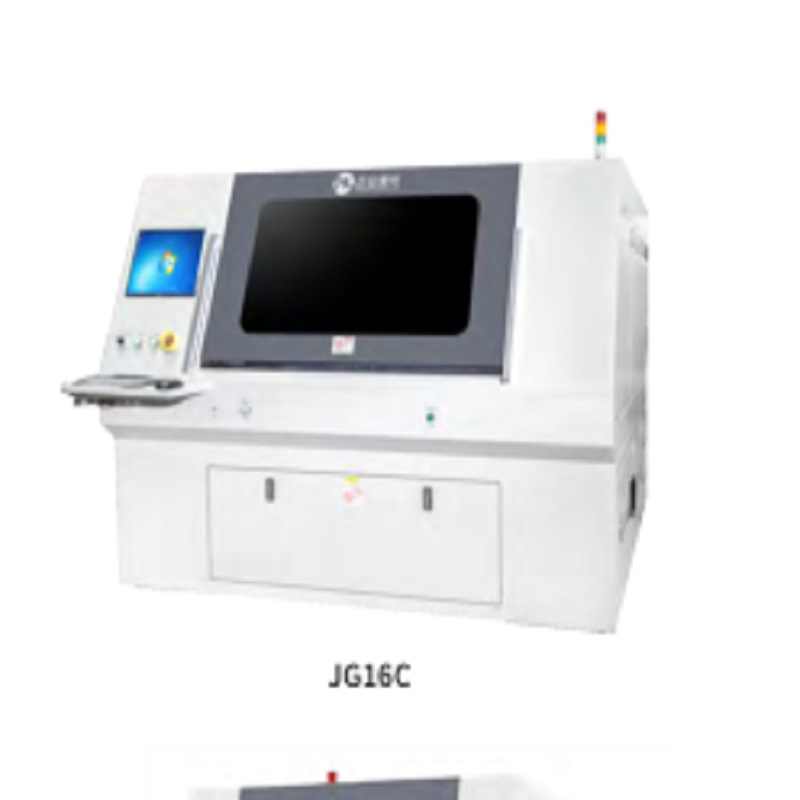

JG16 / JG16C

1 สองตารางเพื่อหมุนเวียนการทำงานทีละคนไม่มีเวลาเตรียมตัวการประมวลผลที่สูง

2 ฟังก์ชั่นตัวอย่างก่อนประมวลผลเพื่อหลีกเลี่ยงตัวอย่างที่สร้างความเสียหาย

3 ฟังก์ชั่นการสลักบาร์โค้ด

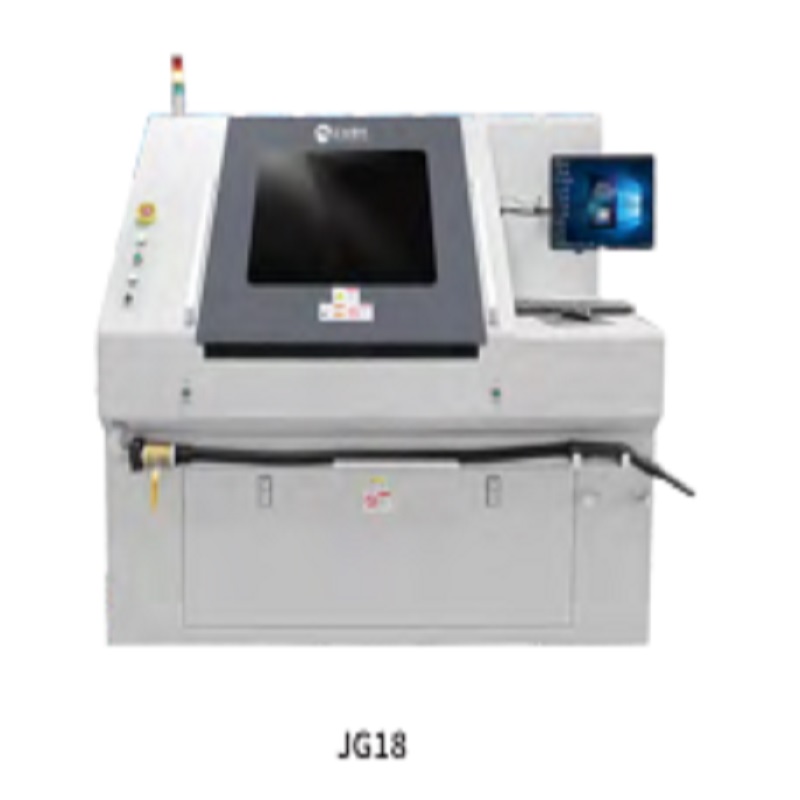

JG18

1 ตารางที่ใหญ่ที่สุดสำหรับเครื่องตัดเลเซอร์ในอุตสาหกรรม PCB

2. ฟังก์ชั่นตัวอย่างก่อนประมวลผลเพื่อหลีกเลี่ยงความเสียหายตัวอย่าง

3   ฟังก์ชั่นการสลักบาร์โค้ด

พารามิเตอร์ทางเทคนิค

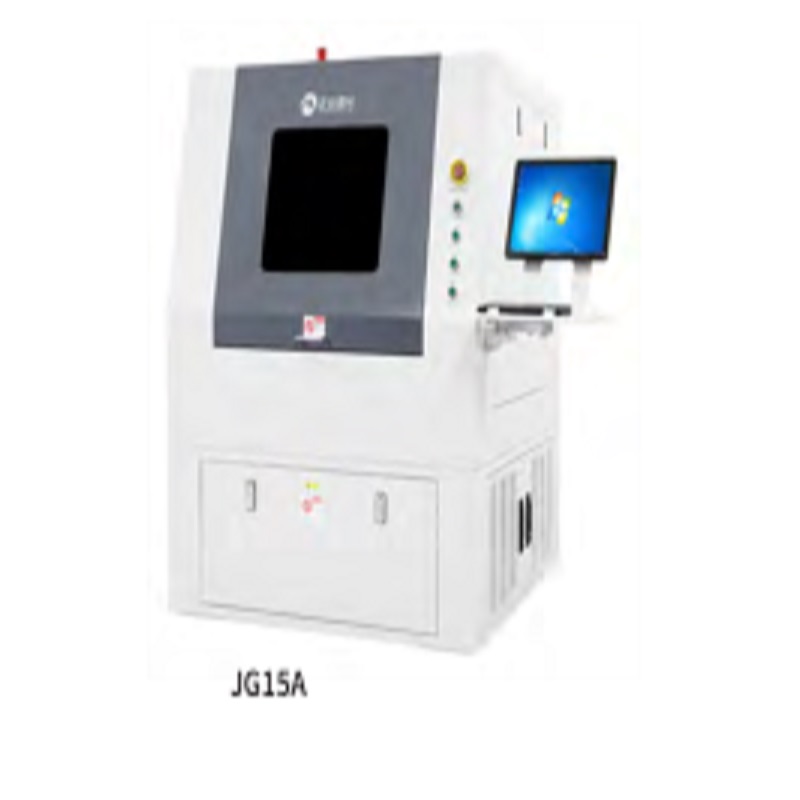

ชิ้น                               JG16                       JG16C                         JG18                     JG15A

ความยาวคลื่น                                                                 355nm

กำลังแสงเลเซอร์                                             มาตรฐาน 10W ตัวเลือก 15W

เลเซอร์ความถี่                                                     30-120kHz

สูงสุด

ขนาดการประมวลผล         500 × 400mm               650 × 550mm             720 × 540mm         520 × 420mm

                              แพลตฟอร์มคู่         แพลตฟอร์มคู่

สูงสุด

ความเร็วในการทำงาน                                           800mm / s                                                 500mm / s

การวางตำแหน่ง

ความแม่นยำของตาราง                                         3μm±                                                       4μm±

ทำซ้ำการวางตำแหน่ง

ความแม่นยำของตาราง                                         1μm±                                                       2μm±

ความแม่นยำโดยรวม

เงื่อนไข ZHENGYE                                                 20μm±

จุดไฟ                                                                 5μm 20 ±

ช่วงการสแกน                                     45mm × 45mm                                           40mm × 40mm

รูปแบบไฟล์                                                 * .gbr & * .DXF & * .lay

พลังงานไฟฟ้า                                                                                                   AC220V / 1.5kW

จัดหา                                     AC220V / 2kW; AC380V / 5.5KW                             AC380V / 1.5kW

ขนาด

(L × W × H) (mm)         1850 × 1640 × 1650             1780 × 1610 × 1650                   1780 × 1610 × 1650             1400 × 1300 × 1700

น้ำหนัก                           2400Kg                 3600Kg                         2500Kg                 1500kg

อุณหภูมิสภาพแวดล้อม                                       2 ° C ± 2 ° C

สภาพแวดล้อมที่มีความชื้น                                   ≤60% RH ไม่กลั่นตัว

ขนาดพื้นดิน                                                     ≦5μm

ความดันดิน                                                     1000kgf / m2
