ระบบทดสอบกระแสไหลวนแบบออนไลน์สำหรับลวดเหล็กสปริง ECH7002

ภาพรวมโครงการ

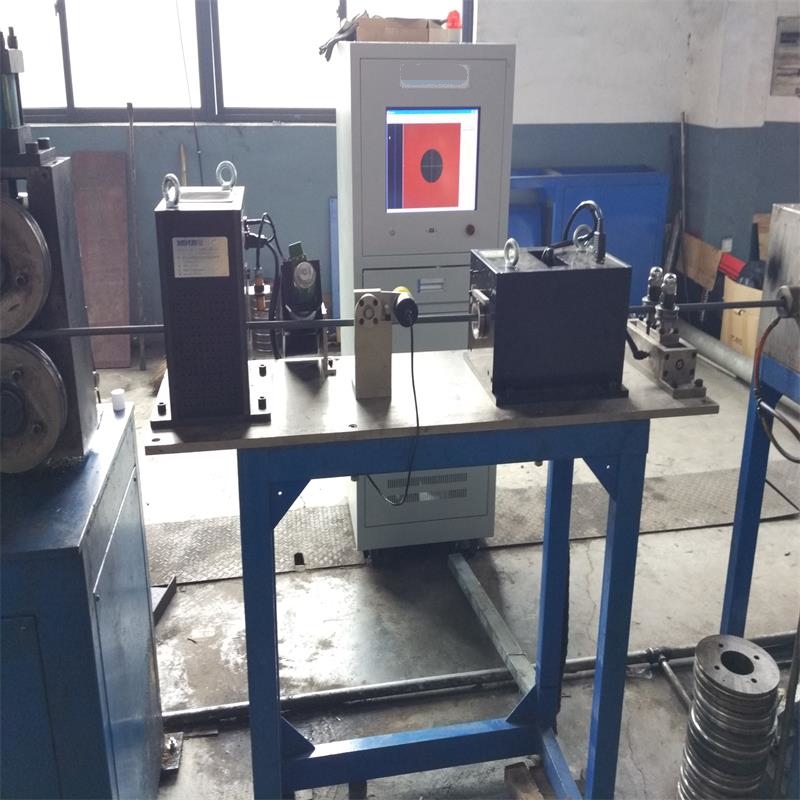

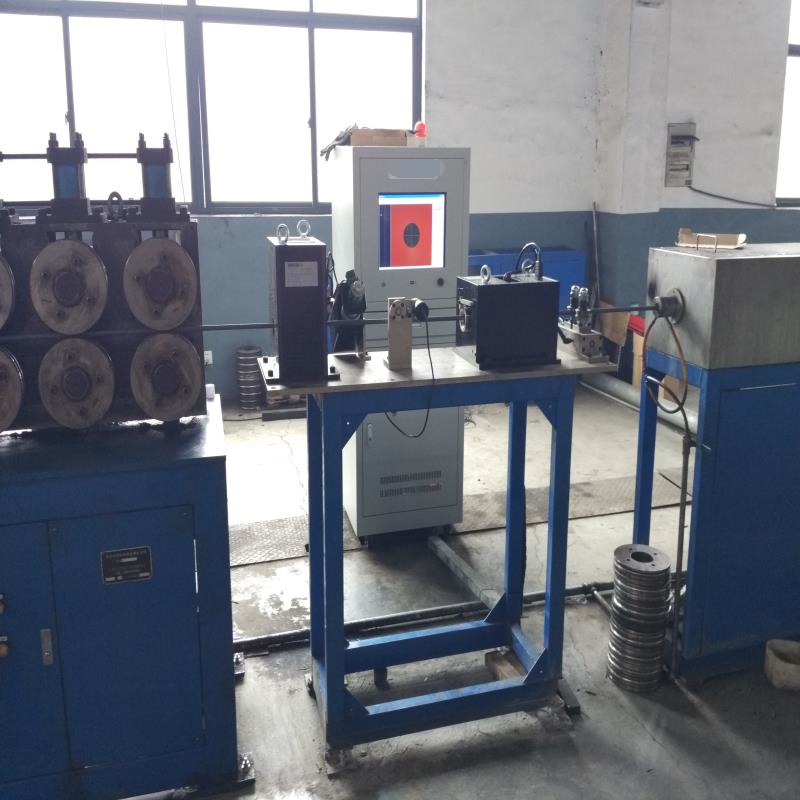

ลูกค้าผลิตลวดเหล็กสปริง   ระบบตรวจจับข้อบกพร่องอัตโนมัติออนไลน์ในปัจจุบันของ Eddy ติดตั้งอยู่บน   เครื่องวาดรูป

ตรวจจับข้อมูลชิ้นงาน

ชื่อวัตถุตรวจจับ                                 ลวดเหล็กสปริง

วัสดุ                                                       วัสดุโลหะเช่นวัสดุ ferromagnetic

ข้อกำหนดขนาด                                     -402-40mm (ชุดโพรบ / ปลอกนำสองชุดถูกปรับแต่งภายในช่วงนี้)

ความกว้างรอยเชื่อม                                                 /

ความยาว                                                         วัสดุดิสก์

ปริญญาตรี                                           1.5mm / m (ของสถานีตรวจจับ)

ความหยาบ                                                   พื้นผิวกลม (ปลายที่ตัดมุมโดยไม่มีเสี้ยนนูน) ≦ 3.2, no   ระดับออกไซด์

ความแข็ง                                                     ยาก

ความเร็วในการตรวจจับ                                           แนะนำผ่านความเร็ว≦ 100m / นาที   ปรับได้

                                                                    (เครื่องมือตรวจจับความเร็ว: 0.52-750m / นาที)

อุณหภูมิในการตรวจจับ                           ≦ 80 ° C

ความต้องการในการตรวจจับและ   มาตรฐานความแม่นยำ

                                                                มาตรฐานการตรวจจับ

จำนวนมาตรฐาน                                         ชื่อมาตรฐาน                                                               เกรด

GB / T   11260-2008             วิธีการตรวจจับกระแสวน   สำหรับเหล็กกลม (ผ่านประเภท)                             ชั้นประถมศึกษาปีที่ 2

GB / T 14480-2015             เครื่องมือทดสอบที่ไม่ทำลาย       ไหลวน   ปัจจุบัน   การทดสอบ   อุปกรณ์                         /

พารามิเตอร์ทางเทคนิคของระบบ

ชื่อของระบบ: ระบบทดสอบกระแสไหลวนแบบออนไลน์สำหรับลวดเหล็กสปริง

ประเภท: ECH7002

วิธีการตรวจจับ:   Dual-channel ผ่านการตรวจจับชนิด

โหมดควบคุม: อัตโนมัติ + คู่มือ

เครื่องมือและหัววัด: เครื่องวัดกระแสวนวน; เครื่องตรวจจับข้อบกพร่อง Eddy กระแสสูงแบบดิจิตอล Dual Channel และโพรบ

แพลตฟอร์มการตรวจจับ: แพลตฟอร์มการตรวจจับแกนที่พัฒนาขึ้นอย่างอิสระ

แนะนำการตรวจจับโดยย่อ:

ปรับพารามิเตอร์ทางเทคนิคและตัวอย่างมาตรฐานของเครื่องตรวจจับข้อบกพร่องตามข้อกำหนดการทดสอบ

ปรับตำแหน่งของโพรบและโพรบตามข้อกำหนดชิ้นงาน

ระบบตรวจจับข้อบกพร่องตรวจจับชิ้นงานสัญญาณเตือนและเครื่องหมาย

ลวดเหล็กสปริงสามารถซ่อมแซมได้โดยการปิดในระหว่างกระบวนการ

การบันทึกข้อมูลการจัดเก็บและการวิเคราะห์ดำเนินการโดยโฮสต์การตรวจจับข้อบกพร่อง

จัดทำรายงานการตรวจจับข้อบกพร่องโดยอัตโนมัติ

พารามิเตอร์ที่สำคัญของระบบ

ชื่อ                                                 พารามิเตอร์ทางเทคนิค                                               หมายเหตุ

สิ้นสุดพื้นที่ตาบอด                                             ≦ 500m                                                 ขึ้นอยู่กับความเร็วในการทดสอบ

ความมั่นคง                                               หลังจาก 16 ชั่วโมง≦ 2dB                                               ตัวอย่างทดสอบ

ความแม่นยำในการพิมพ์ Jet                               50mm ±                                                         ตัวอย่างทดสอบ

อัตราการตัดสิน Omissive                               0%                                                             ตัวอย่างทดสอบ

อัตราที่ไม่ถูกต้อง                                           ≦ 2%                                                           ตัวอย่างทดสอบ

ทดสอบความเร็ว                                     แนะนำผ่านความเร็ว≦ 100m / นาที                       ตัวอย่างทดสอบ

                                        ปรับได้   (เครื่องมือตรวจจับความเร็ว: 0.52-750m / นาที)

principl e ของผ่าน   ไท pe Eddy การทดสอบปัจจุบัน

การตรวจจับกระแสวนวนคือการสร้างสนามแม่เหล็กไฟฟ้ากระแสสลับด้วยการเข้าใกล้ตัวนำไปยังขดลวดด้วยกระแสสลับ (เรียกว่าโพรบ) สนามแม่เหล็กไฟฟ้ากระแสสลับจะไหลผ่านตัวนำและสร้างการเหนี่ยวนำแม่เหล็กไฟฟ้าด้วยและสร้างกระแสไฟฟ้าวนในตัวนำ กระแสไหลวนในตัวนำจะสร้างสนามแม่เหล็กของตัวเอง ผลของสนามแม่เหล็กกระแสวนจะเปลี่ยนความแรงของสนามแม่เหล็กดั้งเดิมซึ่งจะนำไปสู่การเปลี่ยนแปลงของแรงดันไฟฟ้าของขดลวดและอิมพีแดนซ์ ดังนั้นเมื่อข้อบกพร่องเกิดขึ้นบนหรือใกล้พื้นผิวของตัวนำหรือหรือการเปลี่ยนแปลงวัสดุโลหะที่วัดได้ความแข็งแรงและการกระจายของกระแสไหลวนจะได้รับผลกระทบและการเปลี่ยนแปลงของกระแสวนจะทำให้เกิดการเปลี่ยนแปลงของแรงดันไฟฟ้าและความต้านทานของขดลวดตรวจจับ จากการเปลี่ยนแปลงนี้พบว่ามีข้อบกพร่องในตัวนำและประสิทธิภาพของวัสดุโลหะ

คำอธิบายทั่วไปของระบบ

ระบบออนไลน์ประกอบด้วยระบบตรวจจับข้อบกพร่องแบบดิจิตอลสองช่องทางแพลตฟอร์มตรวจจับที่กำหนดเอง (รวมถึงความอิ่มตัวของสนามแม่เหล็กและอุปกรณ์ล้างอำนาจแม่เหล็ก) อุปกรณ์ตรวจจับชนิดผ่านโพรบระบบเตือนภัยระบบทำเครื่องหมายซอฟต์แวร์ตรวจจับของแท้และโมดูลระบบอัตโนมัติ

เวิร์กโฟลว์ของระบบ

โครงการนี้จะปรับพารามิเตอร์ทางเทคนิคของเครื่องตรวจจับข้อบกพร่องตามข้อกำหนดการทดสอบการทดสอบตัวอย่างมาตรฐาน→ชิ้นงานเข้าสู่อย่างสม่ำเสมอผ่านกลไกการจับยึดด้านหน้าและด้านหลัง→หัวตรวจจับ   ตรวจจับอัตโนมัติ→ตรวจจับเสร็จ→   ปลุกอัตโนมัติ   และทำเครื่องหมายการตรวจจับเมื่อระบบตรวจพบข้อบกพร่อง→สัญญาณออกชิ้นงาน   การปิดและการบดไปยังองค์กรการผลิตระหว่างขั้นตอนการทดสอบ→การบันทึกข้อมูลการจัดเก็บและการวิเคราะห์จะดำเนินการโดยโฮสต์การตรวจจับข้อบกพร่อง   และงานอื่น ๆ สามารถตรวจจับความครอบคลุมได้ 100% และมันสามารถสร้าง   การตรวจพบ   รายงานการตรวจจับตามหน้าที่   สถานการณ์: การตรวจสอบ   ชุดปริมาณผลิตภัณฑ์ที่ดี / อัตราการเสีย ฯลฯ
