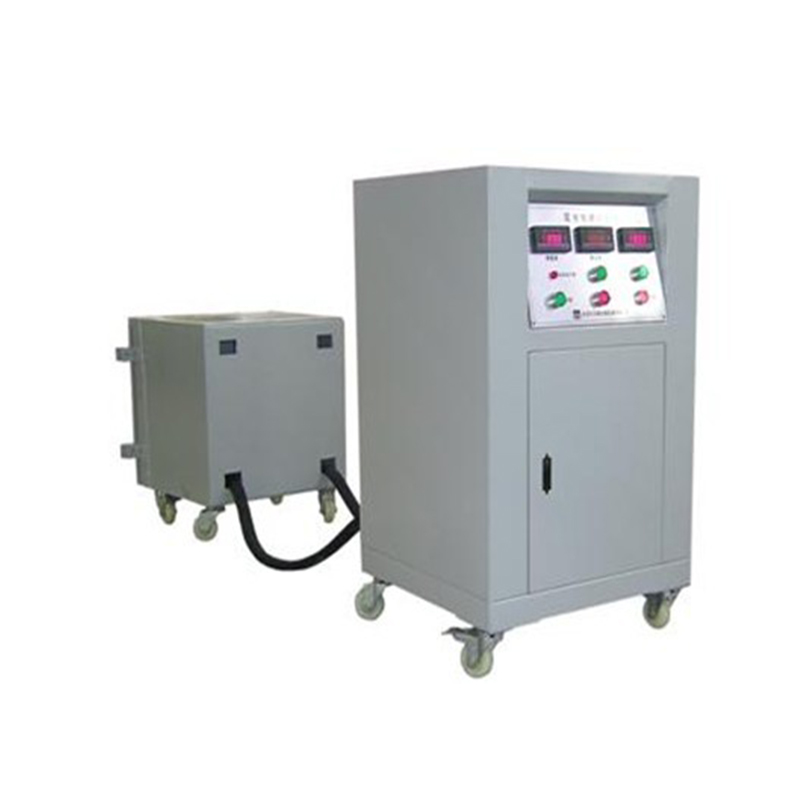

LTDC05 แบตเตอรี่สั้น เครื่องทดสอบวงจร

คำอธิบายผลิตภัณฑ์--

วัตถุประสงค์ในการทดสอบ: การควบคุมระยะไกลอุปกรณ์ไฟฟ้าลัดวงจรในปัจจุบันได้รับการออกแบบมาเพื่อตอบสนอง GB \\\\ IEC \\\\ en \\\\ UN38.3 \\\\ ul และมาตรฐานอื่น ๆ ตามมาตรฐานการทดสอบแบตเตอรี่ลัดวงจรที่หลากหลาย ตามข้อกำหนดมาตรฐานอุปกรณ์สั้น-Circuit จะต้องเป็นไปตามช่วงความต้านทานภายในน้อยกว่า100mωเพื่อให้ได้ความสั้นสูงสุด-Circuit ที่ต้องการโดยการทดสอบ--

Circuit ต้องเป็นไปตามช่วงความต้านทานภายใน * 100Mωด้านล่างเพื่อให้ได้ความยาวสูงสุดCircuit ปัจจุบันที่ต้องการโดยการทดสอบ การออกแบบวงจรของอุปกรณ์ไฟฟ้าลัดวงจรก็จะต้องทนต่อผลกระทบของกระแสสูงดังนั้นเราจะเลือกอุตสาหกรรมคอนแทคแม่เหล็กไฟฟ้า DC ทองแดง DC และขั้วต่อขั้วและภายใน Built in Active Ball Bearing Axial Flow Fan ให้มีประสิทธิภาพ การป้องกันความร้อนซึ่งจะนำไปสู่อุปกรณ์ลัดวงจรในปัจจุบันขนาดใหญ่ที่ปลอดภัยมากขึ้นและลดการสูญเสียของอุปกรณ์ทดสอบเพื่อให้แน่ใจว่ามีความแม่นยำของข้อมูลการทดสอบ

คุณสมบัติ

คอนแทคปัจจุบันสูงปัจจุบัน:

(1) ทำและตัดการเชื่อมต่อแรงดันไฟฟ้าทำงาน DC เป็น 660V เป็นระยะทางไกล

(2) จัดอันดับการทำงานปัจจุบัน 1500A พร้อมกับการเป่าแม่เหล็ก แผ่น MediaStinal เซรามิกอาร์ซีอาร์ครอบคลุมระบบ ARCING;

(3) รูปแบบระนาบของโครงสร้างโดยรวมระบบแม่เหล็กไฟฟ้าและระบบดับเพลิงที่ติดต่ออาร์คหลักได้รับการแก้ไขตามลำดับในแชสซีการติดตั้ง มันใช้ระบบแม่เหล็กไฟฟ้าแบบเอาชนะและขดลวดดูดคดเคี้ยวคู่ในการหมุนของขอบและมุมจะถูกติดตั้งบนอุปกรณ์กดขอบ การติดต่อหลักทำจากทองแดงสีแดง ความต้านทานการติดต่อต่ำและความเร็วในการตอบสนองนั้นรวดเร็ว

(4) คอนแทคน่าเชื่อถือปลอดภัยกับอายุการใช้งานนานและบำรุงรักษาง่าย

2 ควบคุมการควบคุมระยะไกล:--

ล็อคและประสานความสามารถที่แข็งแกร่งป้องกันinterference อายุการใช้งานยาวนาน~

3 โวลต์มิเตอร์:

(1) แรงดันการวัด: 0100V เพื่อให้แน่ใจว่าความถูกต้องของการทดสอบ

~~(3) โหมดการกระทำ: 2 โหมดอินทิกรัลคู่

4 แอมมิเตอร์:

(1) แรงดันไฟฟ้าการวัด: 01500A และ 0

(2) แสดงความแม่นยำ: F. S ± 0.2% RDG ± 1digit;

(3) โหมดการกระทำ: 2 โหมดอินทิกรัลสองครั้ง

5 การกำหนดค่าพื้นฐาน:

(1) เครื่องทดสอบลัดวงจรแบตเตอรี่ทั้งหมดประกอบด้วยคอนแทค DC ปัจจุบันขนาดใหญ่, ควบคุมการควบคุมระยะไกล, โวลต์มิเตอร์, แอมมิเตอร์, ฯลฯ ;(2) อุปกรณ์เสริมที่จำเป็น, อุปกรณ์เสริม, เครื่องมือพิเศษ, อะไหล่, ฯลฯ

โปรแกรม

/แบตเตอรี่ลัดวงจรพารามิเตอร์ทางเทคนิค:

/(1) ชีวิตเชิงกล: 300,000 ครั้ง~

(2) ขนาดเครื่อง: W600 x D600 x H970mm

( 3) แรงดันใช้งาน: AC 220 โวลต์ 5060Hz-

(4) แรงดันแรงกระตุ้น: AC 1KV1.2<50μs (สูงสุด) 1 นาที<

(5) การตอบสนอง DC เวลา: ≤5μs

(6) สั้นสูงสุดcircuit ปัจจุบัน: 1500A สูงสุดที่อนุญาตปัจจุบัน: 4LE, 5 วินาที/(7) ความต้านทานภายในของอุปกรณ์:

100mω(8) ระยะการควบคุมระยะไกลระยะทาง: 7m โดยไม่มีอุปสรรคที่มั่นคง(9) เวลาการดำเนินการ: เวลาดูด

  (10) ลักษณะการกระทำ: แรงดันไฟฟ้าที่ยกเลิก    66  %  us            Cold ปล่อยแรงดันไฟฟ้า

30%

us ,-

%us~(11) ชีวิตไฟฟ้า: โหลดความต้านทาน 50,000 ครั้งโหลดอุปนัย: โหลดตัวต้านทาน 60% LE, 20,000 ครั้ง2 พารามิเตอร์ทางเทคนิคของกล่องระเบิด

(1) ช่วงอุณหภูมิ: 20

60℃

(ปรับได้)

(2) ความผันผวนของอุณหภูมิ: ± 1

℃

(4) ขนาดกล่องภายใน: 500 * 550 * 500 มม. (W * D * h)

(5) ขนาดกล่อง: 780 * 800 * 1250 มม. (w * d * h)
