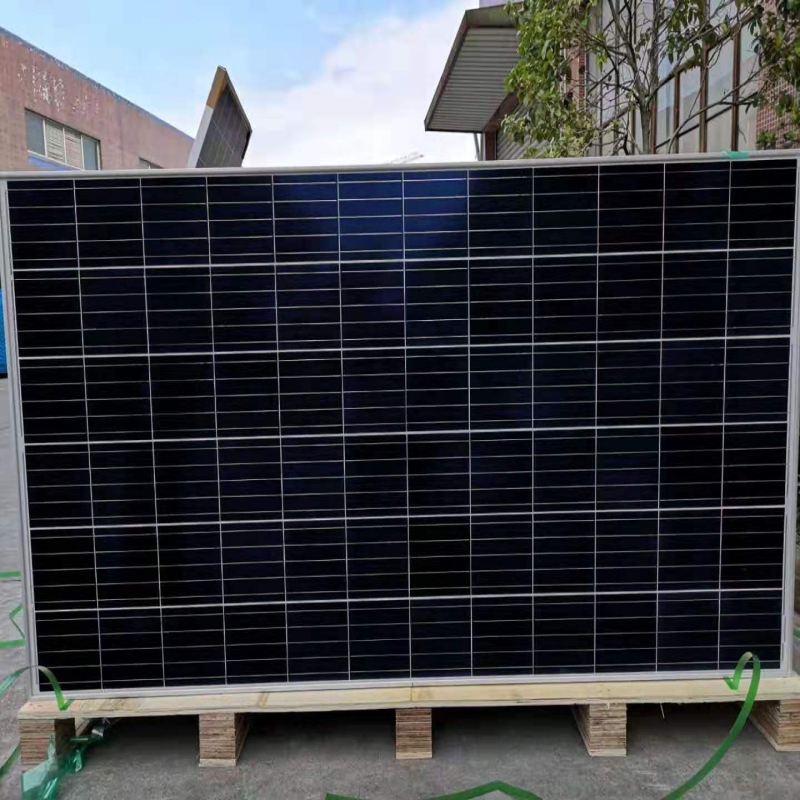

โมดูล MONOCRYSTALLINE ที่มีประสิทธิภาพสูง SYM72-6-100P-120P

วันที่เผยแพร่:2019-12-03 16:19

ห้าข้อดีของผลิตภัณฑ์

  • อุตสาหกรรมชั้นนําของอุณหภูมิต่ําประสิทธิภาพการใช้พลังงานชั้นนําของอุตสาหกรรมการรับประกันผลิตภัณฑ์ 12 ปีประสิทธิภาพรังสีต่ํายอดเยี่ยม
  • ตัวต้านทาน PID ที่ดีเยี่ยมความจุบวก 3 เปอร์เซ็นต์และดับเบิลระดับ 1000-EL ตรวจสอบเพื่อให้แน่ใจว่าผลิตภัณฑ์ที่ปราศจากข้อบกพร่อง
  • โมดูลอิมพี bining ลดการสูญเสียของสตริงที่ไม่ตรงกัน

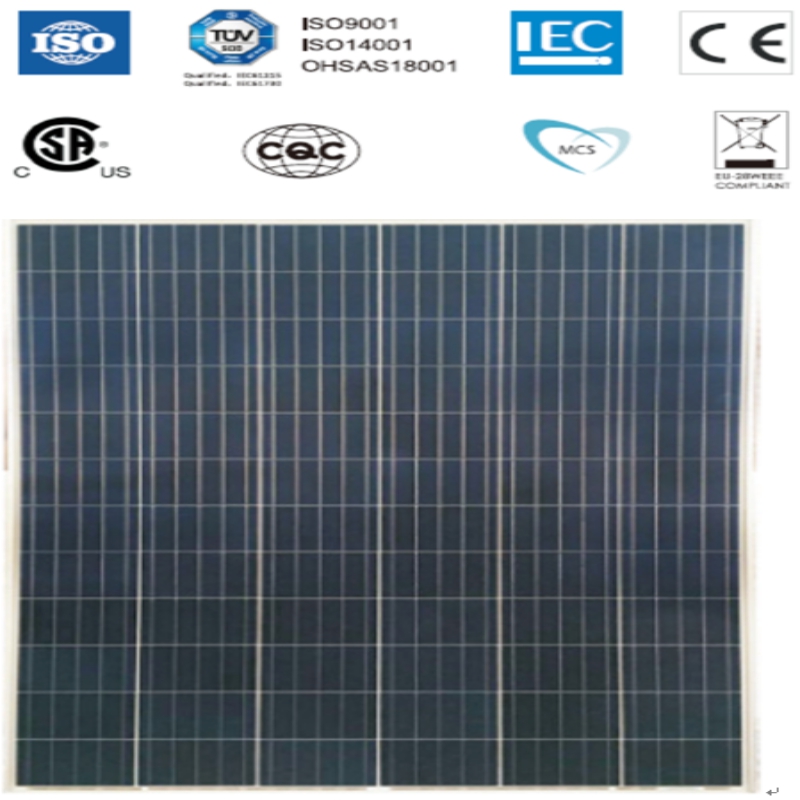

  • รับประกันความน่าเชื่อถือและการประกันคุณภาพอย่างเข้มงวดเกินความต้องการการรับรอง
  • ได้รับการรับรองเพื่อทนต่อสภาพแวดล้อมที่รุนแรงสะท้อนและป้องกันมลพิษพื้นผิวเพื่อลดการสูญเสียพลังงานจากสิ่งสกปรกและฝุ่นที่เกิดจากทะเลฟาร์มและสภาพแวดล้อมทะเลทรายเกลือหมอกแอมโมเนียและทราย

รายละเอียดสินค้า

72C ELL POLYCRYSTALLINE MODULE

ช่วงกำลังส่งออก 100-120Wp

แรงดันไฟฟ้าสูงสุด 1000VDC ระบบ

ประสิทธิภาพสูงสุด 18.0%

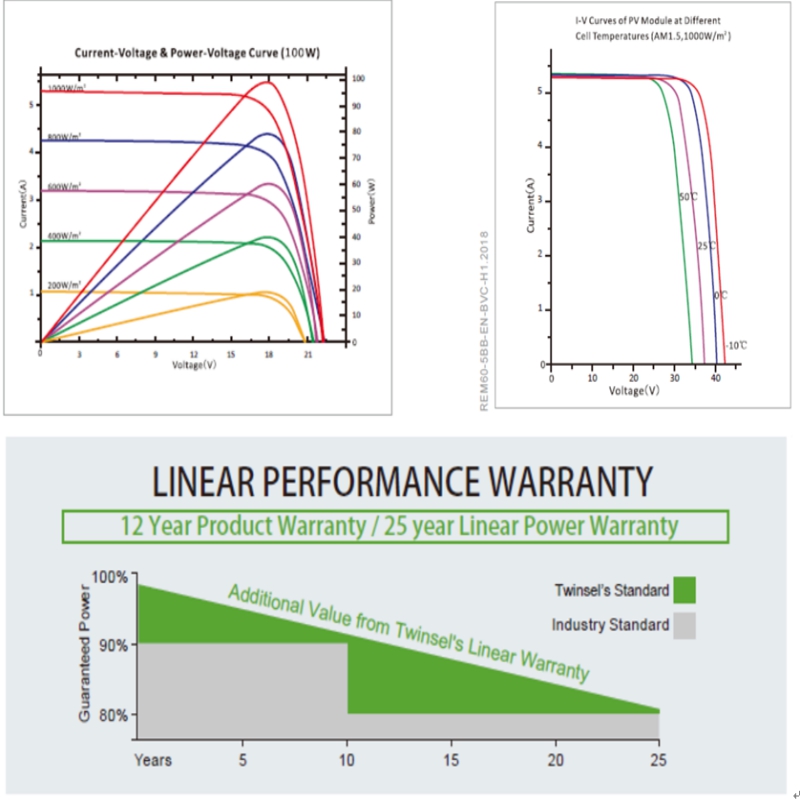

E L E C T R IC A L D ATA (S T C)

หมายเลขรุ่น                                         SYM72-6-100P     SYM72-6-105P     SYM72-6-110P     SYM72-6-115P       SYM72-6-120P

กำลังไฟในวัตต์ -Pmax (Wp)           100                         105                         110                           115                         120

วงจรแรงดันไฟฟ้า - Voc (V)                   22.3                         22.4                         22.5                         22.6                         22.7

ลัดวงจรปัจจุบัน -Isc (A)                     6.12                         6.23                         6.35                       6.47                           6.59

แรงดันไฟฟ้าสูงสุด -Vmpp (V)       18.2                         18.4                         18.6                       18.8                           18.9

พลังงานสูงสุดในปัจจุบัน - Impp (A)           5.50                       5.73                         5.91                       6.09                           6.27

โมดูลประสิทธิภาพ (%)                                 17                           17.1                       17.3                       17.5                           17.7

STC: การฉายรังสี 1,000 W / m², อุณหภูมิเซลล์ 25 ° C, มวลอากาศ AM1.5 ตามมาตรฐาน EN 60904-3


E L E C T R IC A L D ATA (NO C T)

หมายเลขรุ่น                                   SYM72-6-100P     SYM72-6-105P     SYM72-6-110P       SYM72-6-115P     SYM72-6-120P

พลังงาน -Pmax สูงสุด (Wp)             73.9                         77.6                       81.3                         85                             88.7

วงจรแรงดันไฟฟ้า - Voc (V)             20.7                           20.8                       20.9                           21                             21.1

ลัดวงจรปัจจุบัน -Isc (A)                 5.0                             5.1                         5.1                           5.2                           5.3

แรงดันไฟฟ้าสูงสุด -Vmpp (V)   16.7                         16.9                       17.1                         17.3                         17.4

พลังงานสูงสุดในปัจจุบัน - Impp (A)       4.4                           4.6                       4.8                             5.0                             5.2

NOCT: การฉายรังสีที่ 800 W / m ², อุณหภูมิห้อง 20 ° C, ความเร็วลม 1 m / s


ข้อมูลเชิงกล

พลังงานแสงอาทิตย์                                           คริสตัลไลน์ 156.75 × 52.25 มม

การกำหนดค่าเซลล์                               72 เซลล์ (6 × 12)

ขนาดของโมดูล                           1030 × 680 × 30mm

น้ำหนัก                                                 9.5kg

superstrate                                         3.2 มม., เกียร์สูง, เหล็กต่ำ, กระจกนิรภัย ARC

พื้นผิว                                             Backsheet สีขาว

กรอบ                                                   Anodized Silver ประเภทอลูมิเนียมอัลลอยด์ 6063T5, สีเงิน

J-Box                                                     กระถาง IP67, 1000VDC, 3 ไดโอด Schottky บายพาส

สายเคเบิ้ล                                                     4.0 มม. ² (12AWG) ความยาว 900 มม

เชื่อมต่อ                                               รองรับ IP67 MC4


T E MP E R AT UR E & M A X IMUM R AT ING S

อุณหภูมิเซลล์ปฏิบัติการที่กำหนด (NOCT)                                       45 องศาเซลเซียส± 2 องศาเซลเซียส

ค่าสัมประสิทธิ์อุณหภูมิของ Voc                                                                 -0.32% / ° C

ค่าสัมประสิทธิ์อุณหภูมิของ Isc                                                                   0.05% / ° C

ค่าสัมประสิทธิ์อุณหภูมิของ Pmax                                                               -0.39% / ° C

อุณหภูมิในการทำงาน                                                                           -40 ~ + 85 ° C

แรงดันไฟฟ้าสูงสุดของระบบ                                                                           1000VDC

การจัดอันดับฟิวส์สูงสุด                                                                                 15A

การ จำกัด กระแสย้อนกลับ                                                                               15A


PA C K ​​AG ING C O NF IG UR AT IO N

                                                                                            40ft                             20ft

จำนวนโมดูลต่อคอนเทนเนอร์                                   2300                           1000

จำนวนโมดูลต่อพาเลท                                       2                                 2

จำนวนพาเลทต่อคอนเทนเนอร์                                     1150                           500

ขนาดกล่องบรรจุภัณฑ์ (LxWxH) หน่วยเป็น mm                   1050 × 690 × 70         1050 × 690 × 70

น้ำหนักรวมกล่อง [กก.                                                         20                               20
