ครั้งแรก: วาดแผนที่แม่พิมพ์

    ก่อนที่จะวาดการวาดภาพชุดประกอบขั้นสุดท้ายของแม่พิมพ์ควรวาดรูปกระบวนการและควรเป็นไปตามข้อกำหนดของการวาดชิ้นงานและข้อมูลกระบวนการ ขนาดที่การันตีโดยกระบวนการถัดไปจะถูกทำเครื่องหมายด้วยคำว่า " ขนาดกระบวนการ " บนภาพวาด ถ้าหลังจากการขึ้นรูปไม่มีการตัดเฉือนใด ๆ ที่ดำเนินการยกเว้นการซ่อมครีบขรุขระการวาดกระบวนการจะเหมือนกับการวาดชิ้นงาน

เป็นการดีที่สุดที่จะทำเครื่องหมายหมายเลขชิ้นส่วนชื่อวัสดุการหดตัวของวัสดุอัตราส่วนการวาดภาพ ฯลฯ ภายใต้แผนภาพกระบวนการ โดยปกติแล้วการวาดกระบวนการจะอยู่ในการวาดภาพการชุมนุมแม่พิมพ์

    วาดการวาดภาพชุดสุดท้ายให้มากที่สุดโดยใช้อัตราส่วน 1: 1 ช่องจะถูกวาดก่อนและมุมมองหลักและมุมมองอื่นจะถูกวาดพร้อมกัน

    การวาดภาพชุดประกอบควรมีดังต่อไปนี้:

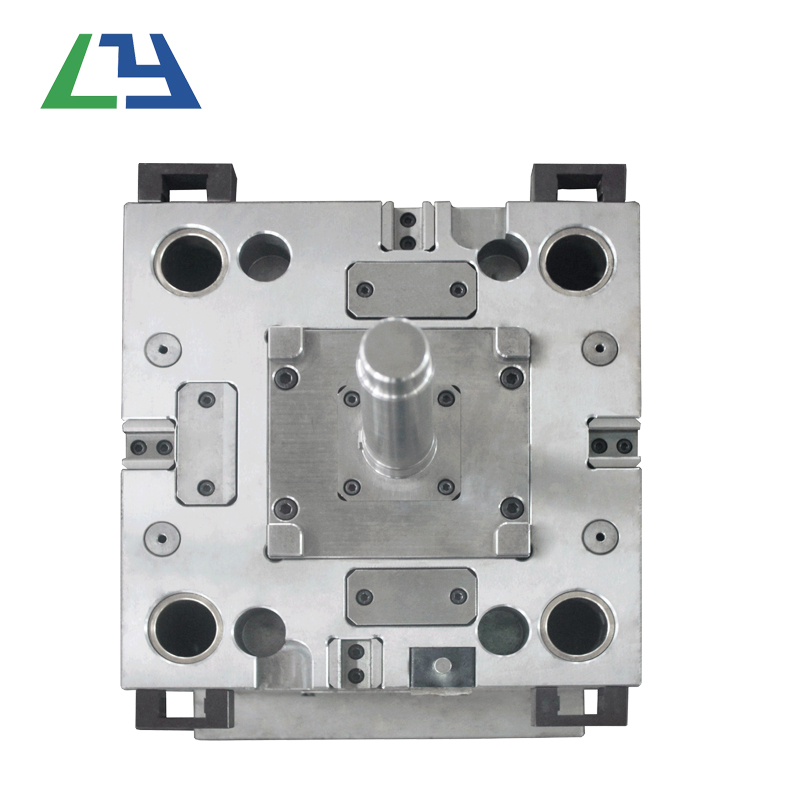

    โครงสร้างชิ้นส่วนขึ้นรูปแม่พิมพ์

    โครงสร้างของระบบเทและระบบไอเสีย

    การแยกผิวและวิธีการพรากจากกัน

    โครงสร้างรูปร่างและชิ้นส่วนเชื่อมต่อทั้งหมดตำแหน่งและส่วนนำทาง

    ทำเครื่องหมายขนาดความสูงของโพรง (ไม่จำเป็นตามต้องการ) และขนาดโดยรวมของแม่พิมพ์

    เครื่องมือเสริม (เครื่องมือสำหรับการถอดชิ้นส่วนและแม่พิมพ์เครื่องมือปรับแต่ง ฯลฯ )

    รวบรวมหมายเลขชิ้นส่วนทั้งหมดตามลำดับและกรอกรายละเอียดในรายการ

    ทำเครื่องหมายข้อกำหนดทางเทคนิคและคำแนะนำสำหรับการใช้งาน

    ข้อกำหนดทางเทคนิคของการวาดภาพการชุมนุมของแม่พิมพ์:

    สำหรับความต้องการประสิทธิภาพของระบบบางอย่างของแม่พิมพ์ ตัวอย่างเช่นข้อกำหนดการประกอบสำหรับระบบการดีดออกและโครงสร้างการดึงแกนเลื่อน

    ข้อกำหนดสำหรับกระบวนการประกอบแม่พิมพ์ ตัวอย่างเช่นหลังจากประกอบแม่พิมพ์แล้วช่องว่างพันธะของพื้นผิวพันธะของพื้นผิวการแยกไม่ควรมากกว่าข้อกำหนดขนานที่ 0.05 มม. ด้านบนและด้านล่างของแม่พิมพ์และขนาดที่กำหนดโดยชุดประกอบและข้อกำหนดสำหรับขนาดนี้ จะชี้ให้เห็น

การใช้แม่พิมพ์ประกอบและวิธีการถอดชิ้นส่วน

    การรักษาป้องกันการเกิดออกซิเดชัน, จำนวนแม่พิมพ์, ตัวอักษร, เครื่องหมาย, ซีลน้ำมัน, การจัดเก็บและข้อกำหนดอื่น ๆ

    ข้อกำหนดที่เกี่ยวข้องสำหรับการทดสอบและตรวจสอบตัวอย่าง

    คำสั่งของการแยกชิ้นส่วนและการวาดภาพการวาดชิ้นส่วนจากการวาดภาพการชุมนุมของแม่พิมพ์ควรจะเป็น: ภายในแรกและจากนั้นออกไปข้างนอกครั้งแรกที่ซับซ้อนและเรียบง่ายแล้วชิ้นส่วนขึ้นรูปแรกแล้วชิ้นส่วนโครงสร้าง

    ข้อกำหนดดังต่อไปนี้:

    ข้อกำหนดด้านกราฟิก

    ตรวจสอบให้แน่ใจว่าได้วาดตามสัดส่วนแล้วอนุญาตให้ซูมเข้าหรือออก การเลือกมุมมองนั้นสมเหตุสมผลการฉายภาพนั้นถูกต้องและการจัดวางก็เหมาะสม เพื่อให้การจดสิทธิบัตรการประมวลผลง่ายต่อการเข้าใจและง่ายต่อการประกอบกราฟิกควรมีความสอดคล้องเท่าที่จะเป็นไปได้ด้วยการวาดภาพการชุมนุมทั่วไปและกราฟิกควรมีความชัดเจน

    ความต้องการด้านการวัดขนาดเป็นแบบรวมศูนย์รวมอย่างเป็นระเบียบและสมบูรณ์

    ลำดับของการวัดขนาดคือ: ก่อนทำเครื่องหมายขนาดของชิ้นส่วนหลักและมุมร่างจากนั้นทำเครื่องหมายขนาดที่ตรงกันแล้วทำเครื่องหมายมิติทั้งหมด ทำเครื่องหมายขนาดที่ตรงกันในการวาดส่วนที่ไม่ใช่ตัวหลักก่อนจากนั้นทำเครื่องหมายมิติทั้งหมด

พื้นผิวที่ขรุขระ

    ทำเครื่องหมายหนึ่งในความขรุขระที่มีการใช้มากที่สุดที่มุมขวาบนของภาพวาดเช่น " คงเหลือ 3.2 " สัญลักษณ์ความขรุขระอื่น ๆ มีการทำเครื่องหมายบนพื้นผิวของชิ้นส่วนแต่ละส่วน

    เนื้อหาอื่น ๆ

    ตัวอย่างเช่นชื่อชิ้นส่วนหมายเลขการวาดแบบแม่พิมพ์เกรดวัสดุความร้อนและความแข็งการชุบผิวอัตราส่วนอัตราส่วนความแม่นยำในการประมวลผลขนาดฟรีคำอธิบายทางเทคนิคและอื่น ๆ จะต้องกรอกอย่างถูกต้อง

    2. ตรวจทานการพิสูจน์อักษรและการวาดภาพการตรวจสอบ

    ความสัมพันธ์ระหว่างแม่พิมพ์กับชิ้นส่วนกับภาพวาดชิ้นส่วนพลาสติก

    ไม่ว่าจะเป็นวัสดุความแข็งความแม่นยำของมิติและโครงสร้างของชิ้นส่วนแม่พิมพ์และแม่พิมพ์ตอบสนองความต้องการของภาพวาดชิ้นส่วนพลาสติก

    ชิ้นส่วนพลาสติก

    ไม่ว่าการไหลของการไหลของวัสดุพลาสติกรูหดตัวรอยเชื่อมรอยแตกและมุมปล่อยมีผลต่อความต้องการของประสิทธิภาพความแม่นยำของมิติและคุณภาพพื้นผิวของชิ้นส่วนพลาสติก มีข้อบกพร่องในการออกแบบลวดลายหรือไม่ไม่ว่าจะเป็นการประมวลผลที่เรียบง่ายและมีการเลือกการหดตัวของวัสดุขึ้นรูปอย่างถูกต้องหรือไม่

อุปกรณ์การปั้น

    ปริมาณการฉีดความดันการฉีดและแรงยึดไม่เพียงพอ มีปัญหากับการติดตั้งแม่พิมพ์, แกนใต้ของชิ้นส่วนพลาสติกและการถอดชิ้นส่วนหรือไม่?

    โครงสร้างแม่พิมพ์

    ไม่ว่าตำแหน่งของพื้นผิวการแยกและความแม่นยำของการตกแต่งจะตอบสนองความต้องการหรือไม่จะมีการกระพริบหรือไม่และสามารถวางชิ้นส่วนพลาสติกที่ด้านข้างของแม่พิมพ์ด้วยเครื่องเป่าได้หรือไม่หลังจากเปิดแม่พิมพ์

    ไม่ว่าวิธีการ demoulding นั้นถูกต้องหรือไม่ไม่ว่าขนาดตำแหน่งและปริมาณของแกนต่อและท่อพุชจะเหมาะสมหรือไม่แผ่นดันจะติดอยู่ที่แกนกลางและจะทำให้เกิดรอยขีดข่วนกับชิ้นส่วนที่ขึ้นรูป

    การปรับอุณหภูมิแม่พิมพ์ พลังและจำนวนตัวทำความร้อน ไม่ว่าจะเป็นตำแหน่งขนาดและจำนวนของสายระบายความร้อนปานกลางที่เหมาะสม

    วิธีการจัดการกับชิ้นส่วนพลาสติกที่ทำจากชิ้นส่วนล่างคือกลไกที่ใช้ในการถอดชิ้นส่วนด้านล่างนั้นมีความเหมาะสมหรือไม่ตัวอย่างเช่นแถบเลื่อนและก้านกดในแกนนำแกนเอียงของกลไกการดึงมีการรบกวนซึ่งกันและกัน

    การระบุตำแหน่งและขนาดของระบบเทและไอเสียนั้นเหมาะสมหรือไม่

ภาพวาดการออกแบบ

    การวางตำแหน่งของชิ้นส่วนแม่พิมพ์แต่ละชิ้นบนภาพวาดชุดประกอบมีความเหมาะสมหรือไม่แสดงให้เห็นอย่างชัดเจนและมีการละเว้นหรือไม่

    หมายเลขชิ้นส่วนชื่อปริมาณการผลิตชิ้นส่วนภายในหรือภายนอกชิ้นส่วนมาตรฐานหรือชิ้นส่วนที่ไม่ได้มาตรฐานในการวาดชิ้นส่วนไม่ว่าจะเป็นวัสดุการรักษาความร้อนการรักษาพื้นผิวและระดับการตกแต่งพื้นผิว

    มิติการทำงานและขนาดการจับคู่ของชิ้นส่วนหลักและชิ้นส่วนขึ้นรูป ตัวเลขขนาดควรถูกต้องและไม่อนุญาตให้ผู้ผลิตแปลง
