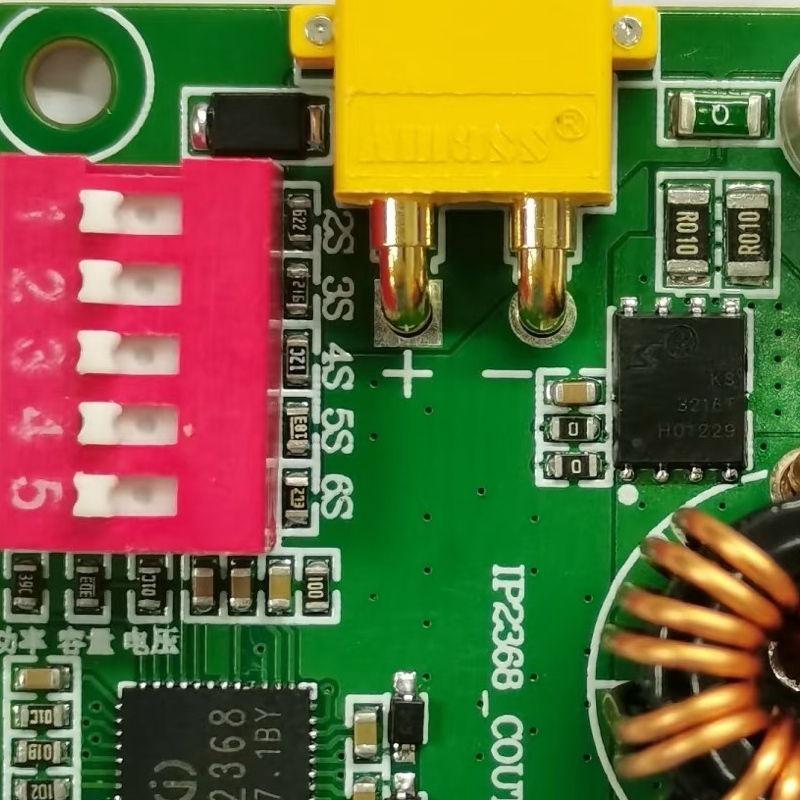

ในการประกอบและซ่อมแซมผลิตภัณฑ์อิเล็กทรอนิกส์ การบัดกรีเป็นกระบวนการสำคัญที่ช่วยให้มั่นใจได้ถึงการเชื่อมต่อวงจรที่เชื่อถือได้ สำหรับส่วนประกอบที่ใช้กันทั่วไป เช่น สวิตช์สลับอิเล็กทรอนิกส์ วิธีการบัดกรีแบบต่างๆ อาจส่งผลโดยตรงต่อประสิทธิภาพ อายุการใช้งาน และความเสถียรโดยรวมของอุปกรณ์ บทความนี้จะเจาะลึกถึงผลกระทบของเทคนิคการบัดกรีทั่วไปสามเทคนิค-การบัดกรีแบบแมนนวล การบัดกรีแบบรีโฟลว์ และการบัดกรีแบบคลื่น-บนสวิตช์สลับอิเล็กทรอนิกส์ พร้อมด้วยคำแนะนำในการเลือกใช้งานจริง

1. การบัดกรีด้วยตนเอง

การบัดกรีแบบแมนนวลเป็นวิธีการแบบดั้งเดิมและยืดหยุ่นที่สุด เหมาะอย่างยิ่งสำหรับขนาดเล็ก-การผลิตเป็นชุด การซ่อมแซม หรือการสร้างต้นแบบ

ข้อดี:

· มีความยืดหยุ่นสูง: ช่วยให้ทำงานได้อย่างแม่นยำสำหรับสวิตช์ที่มีคุณสมบัติและรูปแบบพินที่แตกต่างกัน

· ช็อกความร้อนที่ควบคุมได้: ผู้ปฏิบัติงานที่มีทักษะสามารถจัดการเวลาสัมผัสเหล็กเพื่อลดความเสียหายจากความร้อนต่อโครงสร้างภายในของสวิตช์

· การใช้งานที่แข็งแกร่ง:เหมาะอย่างยิ่งสำหรับสวิตช์พิเศษที่บัดกรียากด้วยอุปกรณ์อัตโนมัติ (เช่น ไมโครสวิตช์ สวิตช์กันน้ำพร้อมตัวเรือน).

ความเสี่ยงที่อาจเกิดขึ้น:

· ความเสียหายจากความร้อน: การใช้งานเป็นเวลานานหรืออุณหภูมิที่มากเกินไปอาจทำให้ชิ้นส่วนพลาสติกละลายหรือทำให้เกิดการอบอ่อนของหน้าสัมผัสโลหะภายใน ส่งผลต่อความรู้สึกสัมผัสและอายุการใช้งาน

· ข้อต่อบัดกรีเย็น: อุณหภูมิไม่เพียงพอหรือการบัดกรีที่ไม่สม่ำเสมออาจทำให้เกิดการเชื่อมต่อที่ไม่น่าเชื่อถือ เพิ่มความต้านทานต่อการสัมผัส หรือการนำไฟฟ้าไม่สม่ำเสมอ

· ความเสี่ยงจากไฟฟ้าสถิตย์: การจัดการที่ไม่เหมาะสมอาจทำให้เกิดไฟฟ้าสถิต ซึ่งสร้างความเสียหายให้กับหน้าสัมผัสภายในที่ละเอียดอ่อน

คำแนะนำ:

· ใช้อุณหภูมิ-หัวแร้งควบคุม ตั้งอุณหภูมิระหว่าง 280–320°C ได้ดี

· นำมาใช้ "การบัดกรีตะปู" เข้าใกล้โดยจำกัดเวลาในการบัดกรีต่อพินไว้ไม่เกิน 3 วินาที

· แนะนำให้ใช้ลวดบัดกรีที่มีเงินหรือทองแดงเพื่อเพิ่มความนำไฟฟ้าและความแข็งแรงทางกล

2. การบัดกรีแบบรีโฟลว์

การบัดกรีแบบ Reflow เป็นวิธีการหลักในพื้นผิว-ติดเทคโนโลยีที่ไหนe สารบัดกรีจะถูกละลายด้วยอากาศร้อนหรือความร้อนอินฟราเรดเพื่อสร้างการเชื่อมต่อ

ข้อดี:

· ความสม่ำเสมอสูง: เหมาะสำหรับการผลิตจำนวนมาก ทำให้มั่นใจได้ถึงการทำความร้อนที่สม่ำเสมอของหมุดสวิตช์ทั้งหมดและคุณภาพของข้อต่อบัดกรีที่มั่นคง

· ข้อต่อบัดกรีที่แข็งแกร่ง: สารบัดกรีจะสร้างสารประกอบระหว่างโลหะที่เชื่อถือได้ในระหว่างการหลอมเหลว ทำให้มั่นใจได้ถึงการเชื่อมต่อที่แข็งแกร่ง

· ระบบอัตโนมัติสูง: สามารถรวมเข้ากับปิ๊กได้-และ-วางเครื่องจักรเพื่อการผลิตแบบอัตโนมัติเต็มรูปแบบ

ความเสี่ยงที่อาจเกิดขึ้น:

· การสะสมความเครียดจากความร้อน: การสัมผัสกับอุณหภูมิสูงเป็นเวลานาน-โซนอุณหภูมิ (โดยทั่วไปจะมีอุณหภูมิ 220–240°C) อาจเร่งการเสื่อมสภาพของพลาสติกหรือทำให้ตัวเรือนเสียรูป

· การเชื่อมประสาน: การบัดกรีมากเกินไปหรือระยะห่างพินที่แคบอาจทำให้เกิดการลัดวงจรระหว่างพินที่อยู่ติดกัน

· ข้อกำหนดความต้านทานต่ออุณหภูมิสูง: สวิตช์ต้องทำจากที่สูง-อุณหภูมิ-วัสดุทน (เช่น พลาสติก LCP สูง-ไนลอนอุณหภูมิ).

คำแนะนำ:

· เลือกสวิตช์สลับที่มีพิกัดการทนความร้อนที่ ≥260°C

· ปรับโปรไฟล์อุณหภูมิการบัดกรีแบบรีโฟลว์ให้เหมาะสมเพื่อหลีกเลี่ยงอุณหภูมิสูงสุดที่มากเกินไปหรือสูงเป็นเวลานาน-การสัมผัสกับอุณหภูมิ

· สำหรับไมโครสวิตช์ที่มีรูปแบบพินหนาแน่น ให้พิจารณาใช้สเตนซิลหรือจิ๊กการพิมพ์แบบบัดกรีเพื่อจำกัดการแพร่กระจายของการวาง

3. การบัดกรีด้วยคลื่น

การบัดกรีแบบคลื่นจะใช้เป็นหลักในการทะลุผ่าน-ส่วนประกอบของรูอยู่ที่ไหนe หมุดจะผ่านคลื่นประสานที่หลอมละลายเพื่อสร้างการเชื่อมต่อ

ข้อดี:

· ประสิทธิภาพสูง:เหมาะสำหรับขนาดใหญ่-ปริมาณการบัดกรีผ่าน-สวิตช์รู

· ความสามารถในการเติมที่ดีเยี่ยม: ตะกั่วบัดกรี เติมเต็มจนเต็ม-รูที่ให้การยึดเชิงกลที่เชื่อถือได้

· ค่าใช้จ่าย-มีประสิทธิภาพ: อุปกรณ์และกระบวนการที่สมบูรณ์ทำให้เหมาะสำหรับปลั๊กแบบเดิม-ในการผลิตสวิตช์

ความเสี่ยงที่อาจเกิดขึ้น:

· การเปลี่ยนแปลงอุณหภูมิอย่างแรง:สัมผัสทันทีด้วยค่าสูง-คลื่นประสานอุณหภูมิ (โดยทั่วไปจะมีอุณหภูมิ 250–260°C) อาจทำให้พลาสติกแตกร้าวหรือเสียรูปโครงสร้างภายในได้

· การอุดตันของบัดกรี: การบัดกรีไหลไม่ดีหรือรูพินที่ออกแบบมาไม่ถูกต้องอาจทำให้การบัดกรีอุดตันในชิ้นส่วนที่เคลื่อนไหว

· การปนเปื้อนของสารตกค้างของฟลักซ์: ฟลักซ์อาจซึมเข้าไปในภายในสวิตช์ ซึ่งส่งผลกระทบเป็นเวลานาน-ความน่าเชื่อถือในการสัมผัสระยะหรือทำให้เกิดการกัดกร่อนทางเคมีไฟฟ้า

คำแนะนำ:

· จัดลำดับความสำคัญสวิตช์ด้วยความร้อน-การออกแบบโครงสร้างที่ทนทาน (เช่น ซี่โครงเสริมสูง-พลาสติกอุณหภูมิ).

· ควบคุมเวลา หน้าสัมผัส การบัดกรีแบบคลื่นอย่างเคร่งครัด (แนะนำให้เป็นเวลา 2–4 วินาที).

·ดำเนินการโพสต์-กระบวนการทำความสะอาดบัดกรีเพื่อขจัดฟลักซ์ที่ตกค้าง
