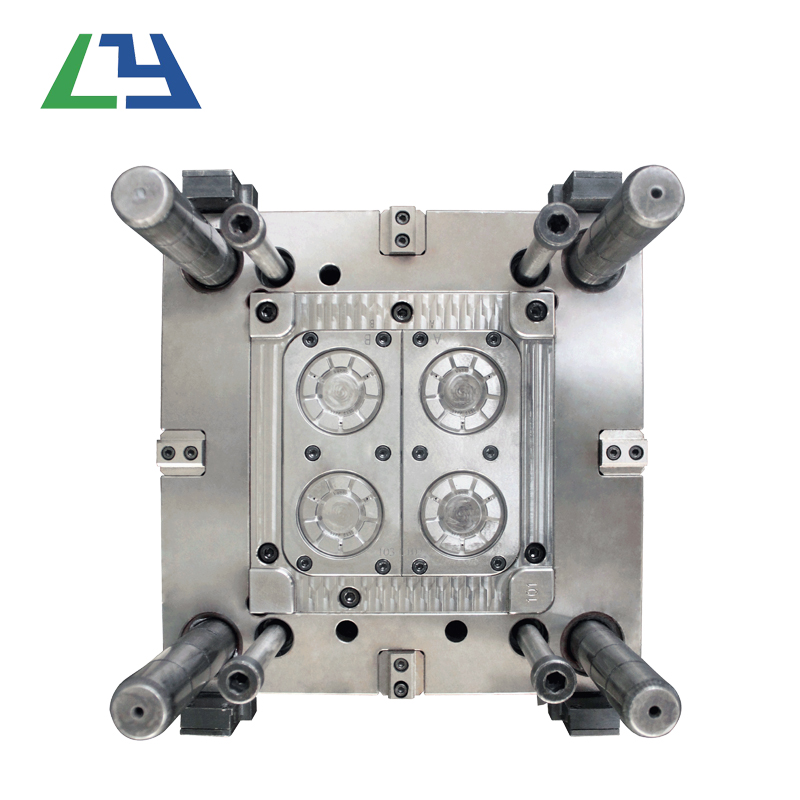

ในการผลิตแม่พิมพ์ฉีดพลาสติกเพื่อให้แน่ใจว่าทิศทางและตำแหน่งของแม่พิมพ์ระหว่างแม่พิมพ์และแม่พิมพ์แม่พิมพ์ต้องประกอบและปรับ ประเด็นหลักคือ

หนึ่ง คู่มือชิ้นส่วนจะถูกกระจายอย่างเท่าเทียมกันรอบๆแม่พิมพ์หรือใกล้ขอบระยะห่างเพียงพอจากศูนย์ตายเพื่อขอบเพื่อให้แน่ใจว่าความแข็งแรงของแม่พิมพ์และป้องกันการบิดเบือนของคู่ม

สอง ขึ้นอยู่กับรูปร่างและขนาดของแม่พิมพ์คู่มือ 2-4 มักจะต้อง ถ้าปิดของโหมดทั่วไปและแม่พิมพ์ต้องมีทิศทางที่แตกต่างกันสองเส้นผ่าศูนย์กลางที่แตกต่างกันของคู่มือหรือสองคอลัมน์ที่มีเส้นผ่าศูนย์กลางเดียวกันแต

สาม เนื่องจากชิ้นส่วนพลาสติกมักจะอยู่ในแม่พิมพ์ยางคู่มือคอลัมน์มักจะติดตั้งในแม่พิมพ์หยินเพื่อความสะดวกในการกำจัด

สี่ แยกพื้นผิวของคู่มือและคู่มือแขนจะถูกตัดชิปร่อง

ห้า แกนของคู่มือคอลัมน์แขนและคู่มือหลุมจะขนานกัน

หก เมื่อปิดแม่พิมพ์ให้แน่ใจว่าคู่มือแม่พิมพ์ชิ้นส่วนติดต่อก่อนเพื่อหลีกเลี่ยงแม่พิมพ์ด้านนอกเข้าไปในโพรงแม่พิมพ์และความเส

วิธีการออกแบบช่องระบายแม่พิมพ์

    ในการผลิตแม่พิมพ์ฉีดตัวอย่าง underfill มักจะเกิดขึ้น สำหรับปรากฏการณ์เหล่านี้นอกจากการปรับกระบวนการฉีดขึ้นรูปแรกยังต้องพิจารณาว่าแม่พิมพ์ประตูที่เหมาะสม เมื่อกระบวนการฉีดพลาสติกและประตูจะถูกกำจัดไอเสียแม่พิมพ์เป็นปัญหาหลักและวิธีการหลักคือการตั้งค่าช่องระบาย

บทบาทและการออกแบบของท่อไอเสีย

บทบาทของ 1.1 ช่องระบาย

มีสองฟังก์ชันหลักของช่องระบาย หนึ่งคือการขจัดอากาศในแม่พิมพ์เมื่อฉีดวัสดุหลอมเหลวอื่นๆคือการขจัดก๊าซต่างๆที่สร้างขึ้นในกระบวนการความร้อนของวัสดุ ยิ่งผนังบางผลิตภัณฑ์ยิ่งห่างจากประตูเปิดช่องระบายเป็นสิ่งสำคัญโดยเฉพาะอย่างยิ่ง นอกจากนี้สำหรับชิ้นส่วนขนาดเล็กหรือชิ้นส่วนที่ซับซ้อนมันเป็นสิ่งจำเป็นเพื่อให้แน่ใจว่าได้ให้ความสนใจกับการเปิดช่องระบายเพราะมันสามารถป้องกันไม่ให้ผิวผลิตภัณฑ์จากการเผาไหม ดังนั้นวิธีการกำจัดช่องว่าง โดยทั่วไปถ้าฉีดวัสดุหลอมเหลวที่อัตราการฉีดสูงสุดโดยไม่ต้องโฟกัสของผลิตภัณฑ์มันอาจจะถือว่ามีไอเสียเพียงพอในโพรงแม่พิมพ์

โหมดไอเสีย

มีหลายวิธีที่จะกำจัดโพรงแม่พิมพ์แต่แต่ละวิธีจะต้องให้แน่ใจว่าขนาดของร่องจะถูกออกแบบมาเพื่อป้องกันไม่ให้วัสดุจากการล้นเข้าไปในร่องและประการที่สองการอุดตันจะต้ ดังนั้นจากพื้นผิวด้านในของแม่พิมพ์เพื่อขอบด้านนอกของแม่พิมพ์ช่องระบายยาวมากกว่า 6-126mm และความสูงของช่องควรจะอยู่ประมาณ 0.25 126mm 0.4mm และซ้ายและขวา นอกจากนี้การระบายมากเกินไปยังเป็นอันตราย นี้เป็นเพราะถ้าหนีบความดันในส่วนของแม่พิมพ์แม่พิมพ์โพรงแยกพื้นผิวมีขนาดใหญ่เกินไปมันเป็นเรื่องง่ายที่จะก่อให้เกิดการไหลเย็นหรือแตกของวัสดุโพรงซึ่งเป็นอันตราย นอกจากไอเสียแม่พิมพ์โพรงบนพื้นผิวแยกไอเสียสามารถทำได้โดยการให้ช่องระบายที่ส่วนท้ายของระบบหล่อและออกจากช่องว่างรอบแกนด้านบน เนื่องจากการเลือกที่ไม่เหมาะสมของความลึกความกว้างและตำแหน่งของร่องไอเสียบินขอบเลนซ์จะมีผลต่อลักษณะที่ปรากฏและความถูกต้องของผลิตภัณฑ์ ดังนั้นช่องว่างจะถูกจำกัดเพื่อป้องกันไม่ให้กระพริบรอบป๊อปอัพบาร์ มันเป็นสิ่งสำคัญที่จะทราบว่าแม้แฟลชน้อยที่สุดไม่พึงประสงค์เมื่อชิ้นส่วนไอเสียเช่นเกียร์

      วิธีที่ดีที่สุดที่จะระบายชิ้นส่วนดังกล่าวคือการทำความสะอาดอย่างละเอียดของก๊าซในช่องทางและใช้ซิลิคอนคาร์ไบด์ขัดสำหรับ 2000s-35 ขัดพ่นบนพื้นผิวที่ซับซ้อนของพื้นผิวแยก นอกจากนี้การเปิดช่องระบายที่ส่วนท้ายของระบบหล่อเป็นหลักหมายถึงช่องระบายที่ปลายล้อ ความกว้างของมันจะเท่ากับความกว้างของล้อและความสูงจะแตกต่างกันขึ้นอยู่กับวัสดุ

วิธีการออกแบบ

ขึ้นอยู่กับหลายปีของประสบการณ์ในการออกแบบแม่พิมพ์ฉีดพลาสติกและผลิตภัณฑ์ทดลองผลิตกระดาษนี้จะแนะนำเกี่ยวกับการออกแบบหลายช่องระบายดังแสดงในรูป สำหรับผลิตภัณฑ์แม่พิมพ์ที่มีรูปทรงเรขาคณิตที่ซับซ้อนการเปิดช่องระบายน่าจะตัดสินใจหลังจากการทดสอบแม่พิมพ์หลาย ข้อเสียของโครงสร้างทั้งหมดในการออกแบบโครงสร้างแม่พิมพ์เป็นไอเสียที่ไม่ดี มีหลายวิธีที่แตกต่างกันสำหรับการระบายน้ำของแกนหลักของโพรงทั้งหมดส่วนของมนุษย์คือร่องหรือแทรกด้านข้างของแทรกส่วนที่เป็นร่องเกลียวติดตั้งในตำแหน่งตามยาวและหลักของแผ่นเปิดด้วยหลุมฝีมือเมื่อ ใช้โครงสร้างโมเสค ถ้ามุม※ของแม่พิมพ์บางไม่ง่ายที่จะเปิดช่องระบายก่อนควรเปลี่ยนแม่พิมพ์ที่เหมาะสมโดยไม่มีผลต่อลักษณะของผลิตภัณฑ์และความถูกต้อง โมเสคเครื่องจักรไม่เพียงแต่เป็นประโยชน์สำหรับการทำความสะอาดก๊าซไอเสียแต่ยังเพิ่มความยากในการประมวลผลเดิมและการบำรุงรักษาง่าย
