เป็นที่เชื่อกันโดยทั่วไปว่าความสัมพันธ์ระหว่างโครงสร้างจุลภาคของการหล่อและนิกเกิลต้องดีกว่า โลหะผสมอุณหภูมิสูง เชื้อสาย

โดยทั่วไปโครงสร้างจุลภาคและสมบัติของแม่พิมพ์หล่อได้รับอิทธิพลจากพารามิเตอร์ต่อไปนี้

หนึ่ง   โลหะเหลวร้อนเกินไป

Name   อุณหภูมิเท

สาม   อุณหภูมิแม่พิมพ์เปลือก

สี่   อุณหภูมิสมดุลโลหะ

ห้า   เวลาที่ใช้ในการเข้าถึงจุด MME

หก   อัตราการทำความเย็นระหว่างการแข็งตัว

การค้นพบหลักของอิทธิพลของพารามิเตอร์กระบวนการหล่อในลักษณะโครงสร้างจุลภาคอาจจะ

สรุปได้ดังนี้ นี่

ปรับโทษ

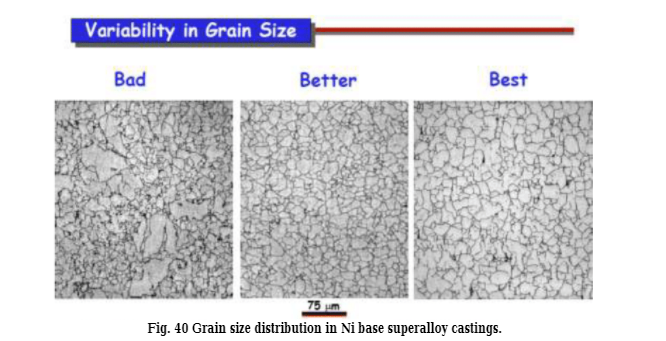

เนื่องจากคุณสมบัติของการหล่อทั้งหมดได้รับอิทธิพลจากขนาดเกรนตัวแปรกระบวนการที่ดีที่สุดคือเลือก

จากการพิจารณาเหล่านี้ดูเหมือนจะเป็นสิ่งจำเป็น

สำหรับ ni-100 superalloy ขนาดเกรนเพิ่มขึ้นด้วยการเพิ่มขึ้นของอุณหภูมิเทและอุณหภูมิของแม่พิมพ์

อิทธิพลของอุณหภูมิในการหล่ออุณหภูมิที่ชัดเจนมากขึ้น เม็ดหยาบใน

ส่วนที่หนาขึ้นและสูงกว่าระดับสุญญากาศที่และสำหรับผู้ป่วยที่ได้รับผลกระทบจากปริมาณของผิวเคลือบสามารถละเว้น

เชื้อสาย

อุณหภูมิความร้อนของแม่พิมพ์ต่ำมีฟังก์ชันการควบคุมที่ดีกว่าของเมล็ด

ขนาดแตกต่างกันกับเทอุณหภูมิที่แตกต่างกันซึ่งเป็น 35101 และในทางตรงกันข้ามกับการควบคุมขนาดเกรนแม่พิมพ์อุ่นสูง

อุณหภูมิมีฟังก์ชันการควบคุมที่ดีกว่าความสม่ำเสมอของเมล็ด เชื้อสาย

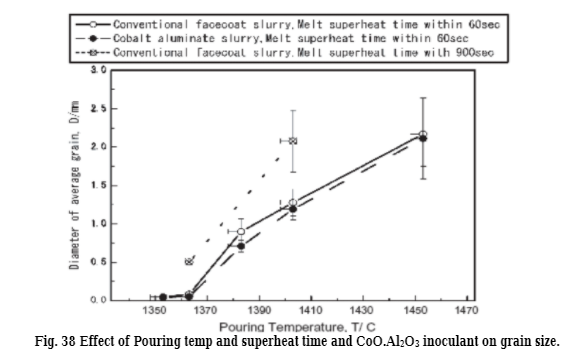

อิทธิพลของอุณหภูมิและเวลาในการหล่อร้อนต่อขนาดเกรนดังแสดง รูป

เพราะมันร้อนเกินไป   กับการเพิ่มขึ้นของอุณหภูมิเทขนาดเกรนเพิ่มขึ้น พบว่าขนาดเกรนลดลงเล็กน้อย

ผลของการเปลี่ยนแปลงปริมาณสารตั้งครรภ์ หัวหน้าเจ้าหน้าที่ปฏิบัติการ Name โอ สาม โดย เชื้อสาย   รูปภาพ   อธิบายผลของธัญพืช

อิทธิพลของขนาดต่อคุณสมบัติของนิกเกิลฐาน superalloy หล่อ

อัตรารูพรุนและระยะห่างระหว่างแขน แนวโน้มการเปลี่ยนแปลงของ s-100 คล้ายกับแนวโน้มของขนาดเกรนและอิทธิพลของอุณหภูมิของแม่พิมพ์ที่ใหญ่กว่า อุณหภูมิเทและระดับสุญญากาศมีบทบาทสำคัญใน DAS อิทธิพล   จำนวนของการเคลือบผิวบน DAS สามารถละเว้น

ไมโครรูพรุนของใบมีดกังหันลดลงด้วยการลดลงของเดนไดรติกทุติยภูมิ

ระยะห่างระหว่างแขน ผลการศึกษาพบว่าวัคซีนมีบทบาทสำคัญในการลดความพรุนโดยเฉพาะอย่างยิ่งในการเพิ่มความพรุน ประเภทที อุณหภูมิแม่พิมพ์สูง มีรูพรุนระหว่างขอบเกรนและเดนไดรติก เพราะ SDAS อัตราส่วน

ขนาดอนุภาคและความพรุนถือว่าเป็นค่าเฉลี่ยถ่วงน้ำหนักของ SDAS มากกว่าขนาดเกรน

ขนาด อิทธิพลของอุณหภูมิแม่พิมพ์ต่อความพรุนส่วนใหญ่เนื่องจากอุณหภูมิของแม่พิมพ์

อุณหภูมิที่มีผลต่อความเร็วของการหล่อเย็นและดังนั้นจึงมีผลต่อความเร็วของการหล่อเย็น เมื่อตายอุณหภูมิสูง

sdas ค่อนข้างใหญ่เม็ดละเอียดลดประสิทธิภาพของ sdas จึงลด R ส่งออก

ความพรุน SDA มีผลต่อคุณสมบัติของนิกเกิลฐาน superalloy หล่อดังแสดง แผนที่ เชื้อสาย
