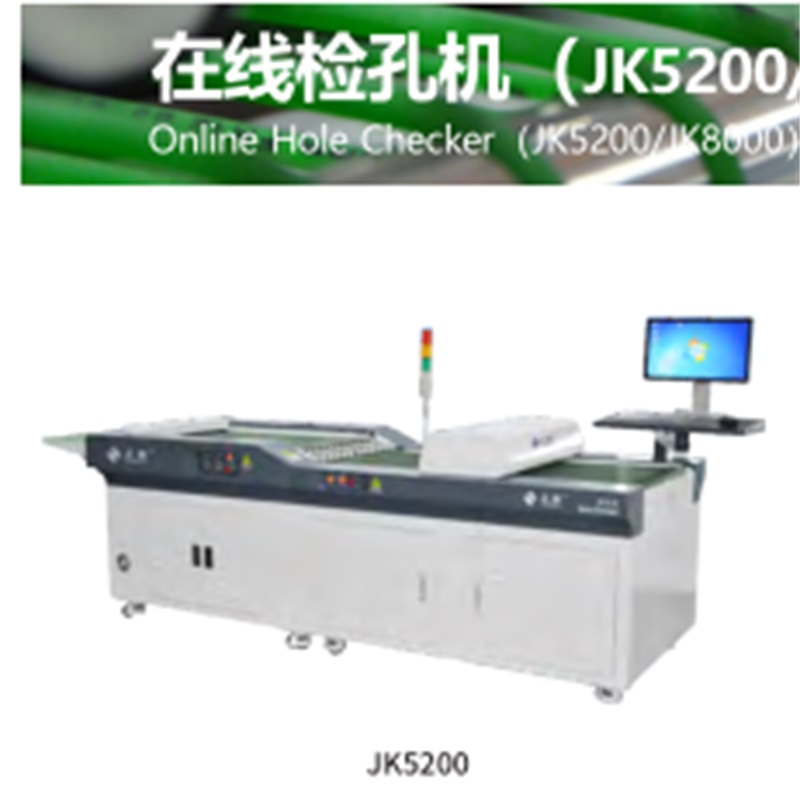

PCB   ตัวตรวจสอบหลุมออนไลน์ (JK5200 / JK8000)

การใช้งาน

เครื่องตรวจสอบหลุมส่วนใหญ่จะใช้สำหรับการตรวจสอบคุณภาพการขุดเจาะและการวิเคราะห์ของคณะกรรมการการขุดเจาะ PCB และคณะกรรมการผลิตภัณฑ์สำเร็จรูป

ข้อบกพร่องเช่นการขาดรู (เจาะรั่วและเสียบรู), หลายรู, เลนซ์ภายใน, รูใหญ่, รูเล็ก ๆ , ความยาว, ความกว้าง, มุมและหลุมรูปทรงผิดปกติอื่น ๆ ของ PCB เจาะคณะกรรมการและคณะกรรมการเสร็จสิ้นการตรวจพบโดยอัตโนมัติ และอุปกรณ์สำหรับการจำแนกประเภทของ NG / OK จะถูกกำหนดโดยอัตโนมัติ

ลักษณะ

1 แม่นยำ: การนำระบบการสแกน CIS ที่มีความแม่นยำสูงการระบุตำแหน่งอัตโนมัติการประมวลผลภาพและเทคโนโลยีการตรวจจับ

2 มีประสิทธิภาพ: เมื่อติดตั้งอุปกรณ์คัดแยกหลายช่องและชิ้นส่วนแผ่นเล็ก ๆ รองรับการตรวจจับหลายช่องทางพร้อมกัน เครื่องมาตรฐานสามารถตรวจจับแผ่นทั้งสองในเวลาเดียวกัน: 3 และ 6 ช่องสามารถปรับแต่งในเวลาเดียวกัน

3 ลักษณะ: ด้วยฟังก์ชั่นบำรุงรักษาเครือข่ายสามารถใช้เทอร์มินัลหลายเครื่องเพื่อดูข้อมูลคณะกรรมการ NG ที่มีข้อบกพร่องพร้อมกัน

พารามิเตอร์ทางเทคนิค

ITEM                                                 JK5200                                                         JK8000

สลัว   ความยาว                 เครื่องสแกนและอุปกรณ์คัดแยก: 3510 มม               เครื่องสแกน: 1550 มม

                                        ไม่มีเครื่องคัดแยก: 1530 มม

ความกว้าง                                               1160mm                                                         1280mm

ความสูง                                               1050mm                                                         1520mm

CIS                                                                             เซ็นเซอร์ภาพติดต่อ

เบา                                                                       แหล่งกำเนิดแสง LED แถบสีแดง

สูงสุด   อัตราส่วนเส้นผ่าศูนย์กลาง                                                         25: 1

ความหนาที่วัดได้                     0.3 มม. ถึง 10.0 มม. แผ่นที่มีความหนาน้อยกว่า 0.3 มม. จะต้องส่งตัวอย่าง

                                                      การยืนยัน

ขนาดแผ่น                                   ความกว้าง: 80 ~ 650 มม                                             ความกว้าง: 80 ~ 800 มม

          ความยาว: 100 ~ 650 มม                                           ความยาว: 100 ~ 800 มม

ขนาดรูขุมขนกว้าง                                                         Φ 0.10 ~ Φ 10mm

ขั้นต่ำของ

เจาะรู                                                                     0.1mm

จำนวนสูงสุดของ

รูในแผ่นทดสอบ           500,000 (รูกลม)                                           800,000 (รูกลม)

ความเร็วในการวัด                           (มีสี่เกียร์ของส่วนการสแกนความเร็วที่วัดได้): 3.0 ± 0.5m / นาที,

                                                      6.5 ± 0.6m / นาที, 10 ± 0.8m / นาที, 12.5 ± 0.8m / นาที แผ่นเจาะสูงถึง 6.5m / นาที

ทำซ้ำความแม่นยำ                                                                   30μm±

(รูกลม)

ทำซ้ำความแม่นยำ                                           ช่องเสียบ: ±75μm; หลุมที่ผิดปกติ: 150μm

(ไม่ใช่หลุมกลม)

ความแม่นยำของรูรับแสง                                                 ±20μm (รูรับแสง≤1มม.)

  (รูกลม)                                                         ±30μm (4mm > รู > 1mm)

                                                                              ±40μm (รูรับแสง≧ 4mm)

เนื้อหาของการตรวจจับ                   Missing Hole (รูรั่ว, รูปลั๊ก), รู (เจาะหลายจุด, แบ่งส่วน), สิ่งแปลกปลอม

                                                        ภายในหลุม, หลุมขนาดใหญ่, รูเล็ก ๆ ; ความยาวความกว้างเสี้ยนของรูชนิด“ หนึ่ง” และ

                                                        ข้อบกพร่องอื่น ๆ ของหลุมที่ผิดปกติความยาวแผ่นความกว้างและขนาด ฯลฯ

หมายเลขสายการตรวจสอบ                       เครื่องมาตรฐาน: บรรทัดเดียว 2 บรรทัด; (สูงกว่า 3 บรรทัดกรุณาสอบถามแยกต่างหาก)

คอมพิวเตอร์                                                   คอมพิวเตอร์อุตสาหกรรมไฟฟ้าสมองซีพียู: ซีรี่ส์ i5;

              หน่วยความจำ: 8G; ฮาร์ดดิสก์: 1T; ระบบปฏิบัติการ: windows7 × 64

อำนาจ                                                         อุปกรณ์สแกนและคัดแยกพลังงาน: 2kW;

      ไม่มีอุปกรณ์คัดแยก: 12kW

สภาพแวดล้อมการทำงาน                                           อุณหภูมิ: 20 ° C -40 ° C

                                                                              ความชื้น: 40 % -70%

            ไม่มีก๊าซเป็นกรดในสิ่งแวดล้อม

      ความต้องการของคณะกรรมการการผลิต: แห้งไม่มีกรด / ด่าง

      ของเหลว (เพื่อป้องกันการกัดกร่อนของอุปกรณ์)

        อุปกรณ์ต้องการการเชื่อมต่ออินเทอร์เน็ตสำหรับระยะไกล   การวินิจฉัยโรค

ข้อกำหนดสำหรับคณะกรรมการที่จะทดสอบ: ระดับการแปรปรวนของคณะกรรมการที่จะทดสอบจะต้องไม่เกิน 0.75% ของเส้นทแยงมุม IPC หลังจากล้างด้วยแรงดันสูงและทำให้แห้งแล้วผลการทดสอบจะได้รับผลกระทบหากพื้นผิวบอร์ดไม่สะอาด
