เครื่องพิมพ์อิงค์เจ็ท Legend

การใช้งาน

อุปกรณ์นี้ใช้ในการประมวลผลการพิมพ์ตัวอักษรบน PCB / FPC / IC / LED ซึ่งแทนที่การพิมพ์หน้าจอแบบดั้งเดิมเพื่อมอบโซลูชั่นการผลิตตัวอักษรที่มีความแม่นยำสูงมีคุณภาพสูงและมีประสิทธิภาพสำหรับผู้ผลิต PCB

ลักษณะ

1 ความแม่นยำสูง: นำโมดูลคู่มือการเคลื่อนไหวความแม่นยำพิเศษควบคุมเซอร์โวและเทคโนโลยีการกำหนดตำแหน่งและการชดเชยหลายจุด

2 คุณภาพสูง: อักขระการพิมพ์ความละเอียดสูง, บล็อกการพิมพ์คุณภาพสูง, การยึดเกาะที่แข็งแรง

3 ประสิทธิภาพสูง: ด้วยการใช้ระบบ UV ที่มีประสิทธิภาพสูงระบบการเตรียมล่วงหน้าหมึกเทคโนโลยีการพิมพ์สี่หัวพิมพ์ช่วยเพิ่มประสิทธิภาพการผลิตได้อย่างมาก

4 ใช้งานง่าย: ตัวเลือกแพลตฟอร์มการพิมพ์สำหรับสื่อสิ่งพิมพ์ต่างๆซอฟต์แวร์การพิมพ์นั้นใช้งานง่ายง่ายและเรียนรู้ได้ง่าย

5 กำหนดเอง: ฮาร์ดแวร์และซอฟต์แวร์ได้รับการพัฒนาด้วยตนเองเพื่อให้เป็นเทคโนโลยีหลักและปรับแต่งโซลูชันส่วนบุคคลสำหรับลูกค้า

พารามิเตอร์ทางเทคนิค

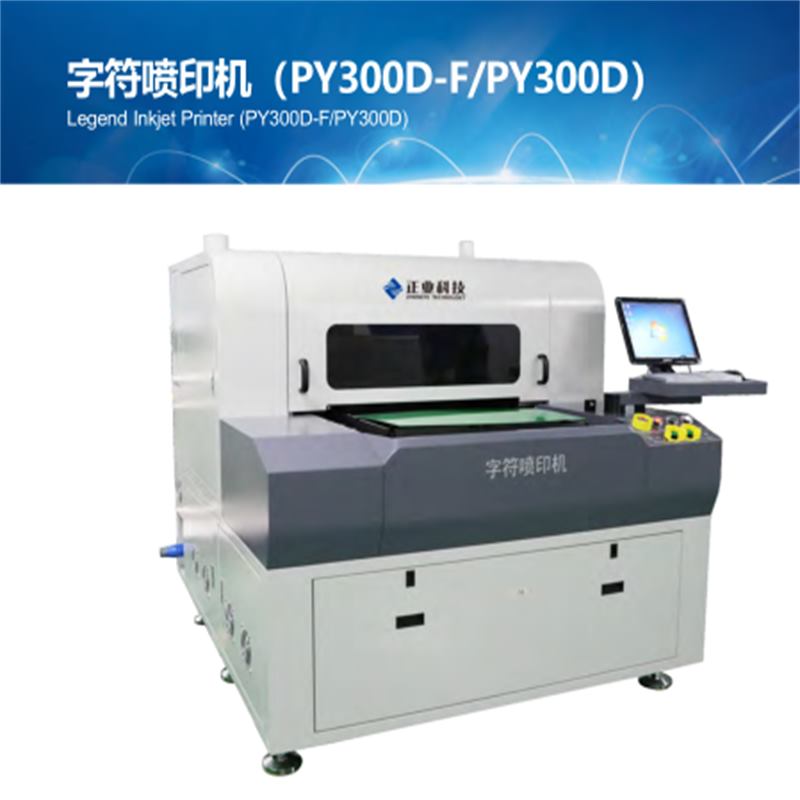

ITEM                               PY300D-F                                       PY300D

ความถูกต้อง                                               ความแม่นยำของตำแหน่ง: ±38μm

                                      ความแม่นยำซ้ำ: ±5μm

คุณภาพ                           ความละเอียด: 720 × 360dpi ~ 1440 × 1440dpi

                                      ความกว้างของเส้นขั้นต่ำ: 75 ~ 100μm

                                      ความสูงของอักขระขั้นต่ำ: 0.5 มม

ความเร็ว                     ขนาด: 400 × 250mm / 16 '' × 10 ''             ขนาด: 610 × 560mm / 24 '' × 22 ''

                              การผลิตมวล: 260 ด้าน / ชั่วโมง             การผลิตมวล: 150 ด้าน / ชั่วโมง

                              ความละเอียดดี: 220 ด้าน / ชั่วโมง                 ความละเอียดดี: 120 ด้าน / ชั่วโมง

        หมายเหตุ: ปริมาณการคำนวณความเร็วในการพิมพ์ไม่รวมเวลาโหลดและไม่โหลด จำนวน   ของ   พิมพ์ส่วนหัว: 1024i * 4

วัตถุ                             ขนาดแผ่น: 730 มม × 621mm (28 '' × 24 '' )

                                        ความหนาของแผ่น: 0.1mm ~ 6mm (4 ~ 236mil)

ขนาด                       2050mm × 1650mm × 1650mm

(L × W × H)

น้ำหนัก                                                                             1450Kg

โหลดอัตโนมัติ               แนวทางที่หนึ่ง: ประเภทแขนหุ่นยนต์ (สามารถเปลี่ยนเพลทอัตโนมัติ)

และขนถ่าย                       แนวทางที่สอง: ประเภทรถยก (ไม่สามารถหมุนได้โดยอัตโนมัติ)
