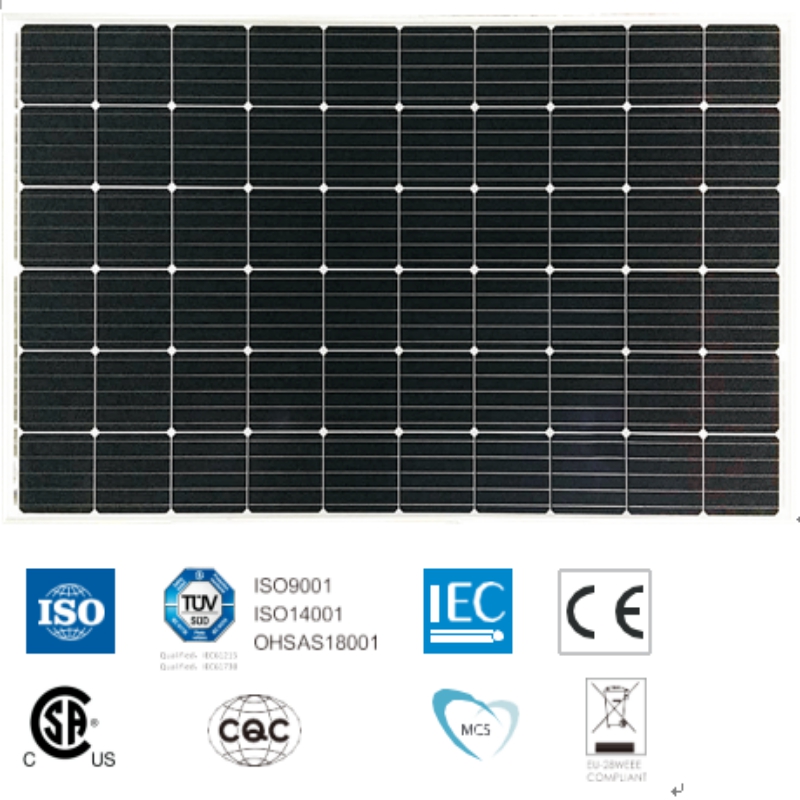

60 โมดูลเซลล์ monocrystalline

ช่วงกำลังไฟ 270-290Wp

แรงดันไฟฟ้าสูงสุด 1500VDC ระบบ

ประสิทธิภาพสูงสุด 17.7%

E L E C T R IC อัลดาต้า (S T C)

หมายเลขรุ่น                                   SYM60-6-270M           SYM60-6-275M           SYM60-6-280M           SYM60-6-285M       SYM60-6-290M

กำลังไฟในวัตต์ -Pmax (Wp)       270                             275                             280                             285                         290

วงจรแรงดันไฟฟ้า - Voc (V)             38.4                             38.5                             38.7                           38.8                         38.9

ลัดวงจรปัจจุบัน -Isc (A)               9.27                             9.36                             9.47                           9.56                         9.65

แรงดันไฟฟ้าสูงสุด -Vmpp (V)     30.8                             31.0                             31.2                           31.4                         31.6

พลังงานสูงสุดในปัจจุบัน - Impp (A)       8.77                             8.88                             8.98                           9.08                           9.18

โมดูลประสิทธิภาพ (%)                       16.6                             16.9                               17.2                         17.5                           17.7

STC: การฉายรังสี 1,000 W / m², อุณหภูมิเซลล์ 25 ° C, มวลอากาศ AM1.5 ตามมาตรฐาน EN 60904-3

E L E C T R IC ข้อมูลอัล (NOC T)

หมายเลขรุ่น                                       SYM60-6-270M           SYM60-6-275M         SYM60-6-280M         SYM60-6-285M       SYM60-6-290M

พลังงาน -Pmax สูงสุด (Wp)                 197.4                           201.0                         204.7                       208.3                         211.0

วงจรแรงดันไฟฟ้า - Voc (V)               35.2                           35.5                           35.8                         36.2                           36.5

ลัดวงจรปัจจุบัน -Isc (A)                 7.31                             7.35                           7.41                         7.45                           7.50

แรงดันไฟฟ้าสูงสุด -Vmpp (V)       28.4                           28.6                           28.9                         29.1                           29.4

พลังงานสูงสุดในปัจจุบัน - Impp (A)       6.95                             7.03                           7.09                           7.16                           7.23

CNOCT: การฉายรังสีที่ 800 W / m ², อุณหภูมิห้อง 20 ° C, ความเร็วลม 1 m / s

ข้อมูลเครื่องจักรอัล

พลังงานแสงอาทิตย์                                           ผลึก Monocrystalline 156.75 × 156.75 มม

การกำหนดค่าเซลล์                               60 เซลล์ (6 × 10)

ขนาดของโมดูล                           1650 × 992 × 35mm

น้ำหนัก                                               18kg

superstrate                                       3.2 มม., เกียร์สูง, เหล็กต่ำ, กระจกนิรภัย ARC

พื้นผิว                                         Backsheet สีขาว

กรอบ                                             Anodized Silver ประเภทอลูมิเนียมอัลลอยด์ 6063T5, สีเงิน

J-Box                                               กระถาง IP67, 1500VDC, 3 ไดโอดบายพาส Schottky

สายเคเบิ้ล                                             4.0 มม. ² (12AWG) ความยาว 900 มม

เชื่อมต่อ                                       รองรับ IP67 MC4

อุณหภูมิ & คะแนนสูงสุด

อุณหภูมิเซลล์ปฏิบัติการที่กำหนด (NOCT)                       45 องศาเซลเซียส± 2 องศาเซลเซียส

ค่าสัมประสิทธิ์อุณหภูมิของ Voc                                             -0.32% / ° C

ค่าสัมประสิทธิ์อุณหภูมิของ Isc                                             0.05% / ° C

ค่าสัมประสิทธิ์อุณหภูมิของ Pmax                                         -0.39% / ° C

อุณหภูมิในการทำงาน                                                     -40 ~ 85 ° c

แรงดันไฟฟ้าสูงสุดของระบบ                                                     1500VDC

การจัดอันดับฟิวส์สูงสุด                                                       15A

การ จำกัด กระแสย้อนกลับ                                                   15A

การกำหนดค่าบรรจุภัณฑ์

                                                                  40ft                               20ft

จำนวนโมดูลต่อคอนเทนเนอร์                   840                               360

จำนวนโมดูลต่อพาเลท                           30                                 30

จำนวนพาเลทต่อคอนเทนเนอร์                       28                                 12

ขนาดกล่องบรรจุภัณฑ์ (LxWxH) หน่วยเป็น mm     1680 × 1120 × 1130           1680 × 1120 × 1130

น้ำหนักรวมกล่อง [กก.                                         590                               590

ข้อควรระวัง: อ่านคำแนะนำด้านความปลอดภัยและคำแนะนำในการติดตั้งก่อนใช้ผลิตภัณฑ์
